EMI滤波器产品分类

product

帮助客户构建和谐的用电环境,提高电能利用率

aa

MLAD-V-SR系列变频器输入滤波器,能够有效抑制变频器在整流环节中产生的谐波,防止其注入电网,解决了变频器整流谐波干扰电网中的用电设备的系列问题;
与此同时,MLAD-V-SR系列变频器输入滤波器还能够有效阻止电网中的谐波,防止其进入变频器,解决了变频器因电源谐波导致的误报警、误动作、拒动以及整流模块频繁损坏等问题,是名副其实的“双滤王”

MLAD-V-SR系列变频器输入滤波器,自2005年推向市场以来,一直坚持选用知名品牌的元器件,坚持出厂全检,这些举措保证了MLAD-V-SR变频器输入滤波器的高品质及高滤波效能,帮助绿波杰能收获了越来越多的客户的认可,产品远销美国、澳洲、越南、印度等三十多个国家及地区。

抑制共模谐波及差模谐波
适用于单相/三相三线/三相四线供电的变频器
抑制传导干扰、耦合干扰及射频干扰
额定电压:100V~1200V AC
抑制变频器产生的及电网中的高频谐波
额定电流:6~1600A
适配0.1~1000KW变频器

专门为变频器量身定制
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制
变频器谐波的危害
1、对电力系统的影响

电网污染,严重畸变,影响线路稳定运行和质量;

2、对电力设备的危害

电缆电线过热、绝缘老化、电气火灾、电击事故;

变压器过热,损坏烧毁;

无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;

电气保护元件过热、失灵、误动作,接地保护装置失常;

中性线过负荷、发热,甚至于烧坏、着火;

3、干扰弱电系统
4、影响人体的脑磁场与心磁场
2、对电力设备的危害

电缆电线过热、绝缘老化、电气火灾、电击事故;

变压器过热,损坏烧毁;

无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;

电气保护元件过热、失灵、误动作,接地保护装置失常;

中性线过负荷、发热,甚至于烧坏、着火;

变频器输入滤波器作用
MLAD-V-SR变频器输入滤波器的主要作用如下

1解决变频器干扰其它用电设备、通信等问题

2解决电网谐波干扰导致的变频器误动、拒动、误报警、整流模块频繁损坏等问题

3解决设备EMC测试等不通过的问题,与变频器进线电抗器配合使用,EMC测试通过几率将增加至≥95%

4提高变频系统的安全性、稳定性及可靠性

变频器输入滤波器主要参数

电源参数:100V~1200V±15% AC 50/60Hz单相/三相三线/三相四线

电流/功率:额定电流:6A~1600A/适配变频器功率:0.1KW~1000KW

滤波频段/效果:10KHz~30MHz/ ≥30%

认证:产品认证CE/LVD/RoHS 工厂认证:ISO9000/ISO14000

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

PLC、电话、INTERNET等通讯异常

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN002-2015

变频器输入滤波器快速选型表
产品图 变频器输入滤波器型号 适配变频器功率(KW) 额定电流(A) 额定电压(V) 外观尺寸(mm) 安装尺寸(mm)

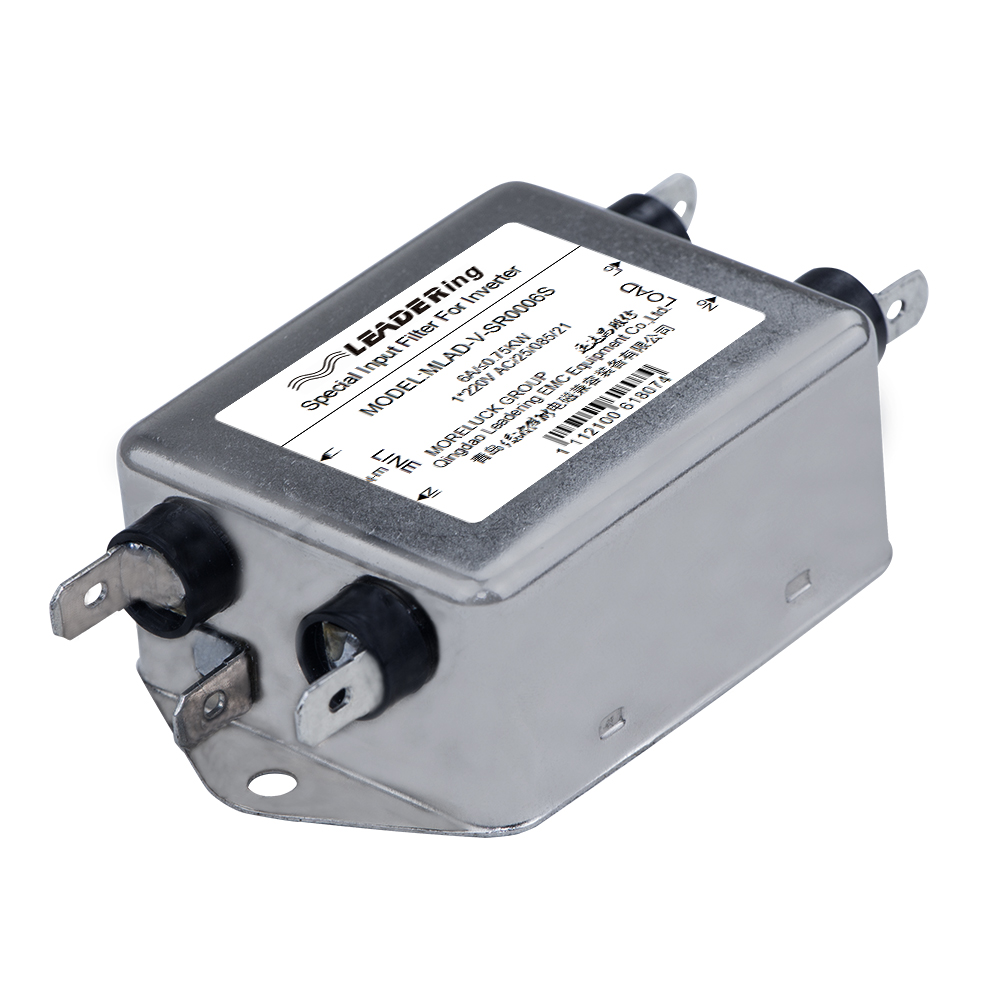

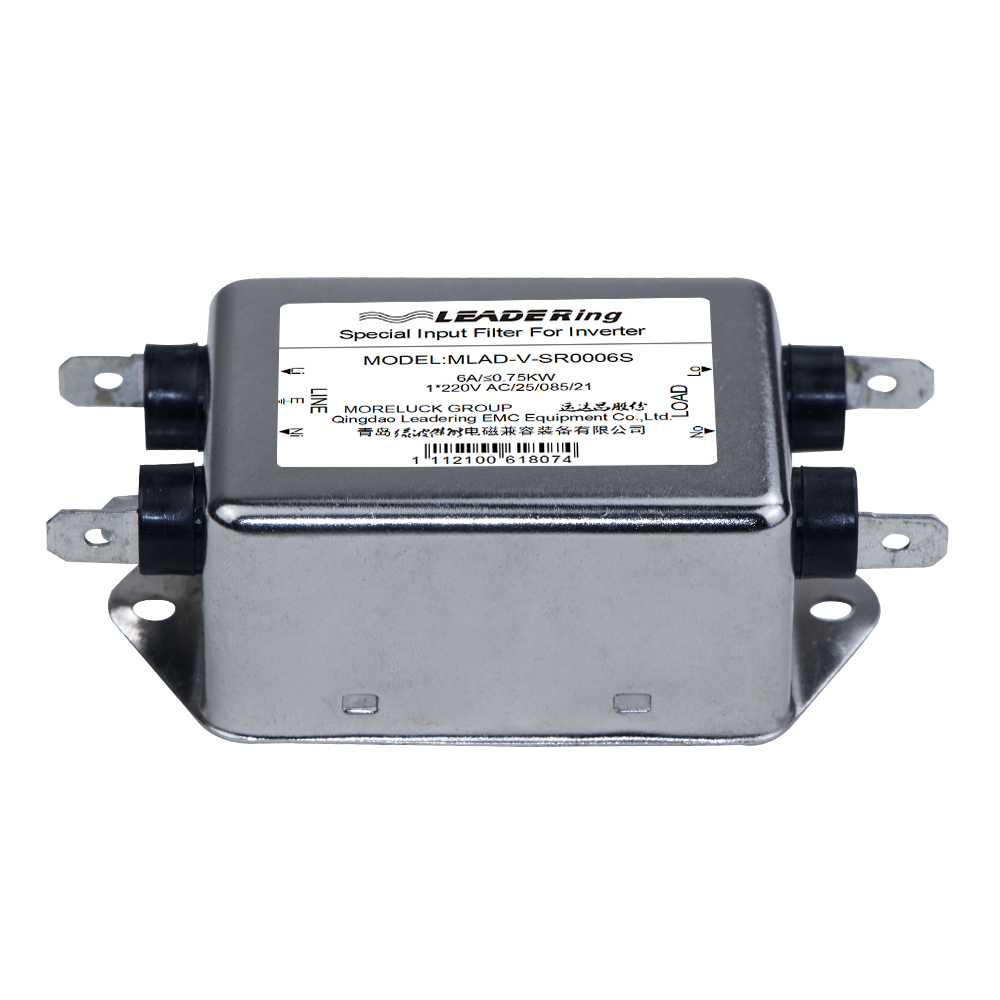

MLAD-V-SR0006S 0.4KW 6A 220V AC 1φ 72*51*30mm 61mm

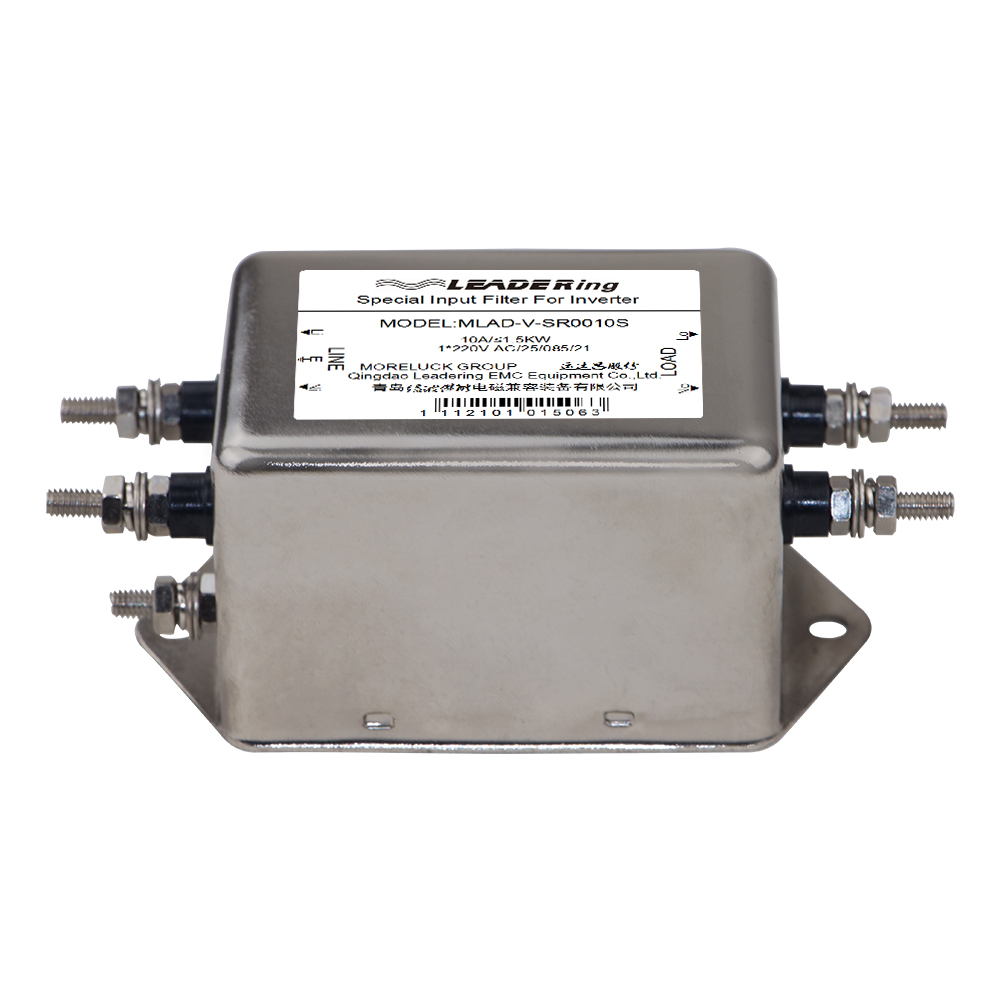

MLAD-V-SR0010S 0.75KW 10A 220V AC 1φ 97*56*45mm 87mm
MLAD-V-SR0020S 1.5KW 20A 220V AC 1φ 97*56*45mm 87mm
MLAD-V-SR0030S 2.2KW 30A 220V AC 1φ 136*105*42mm 50*95mm

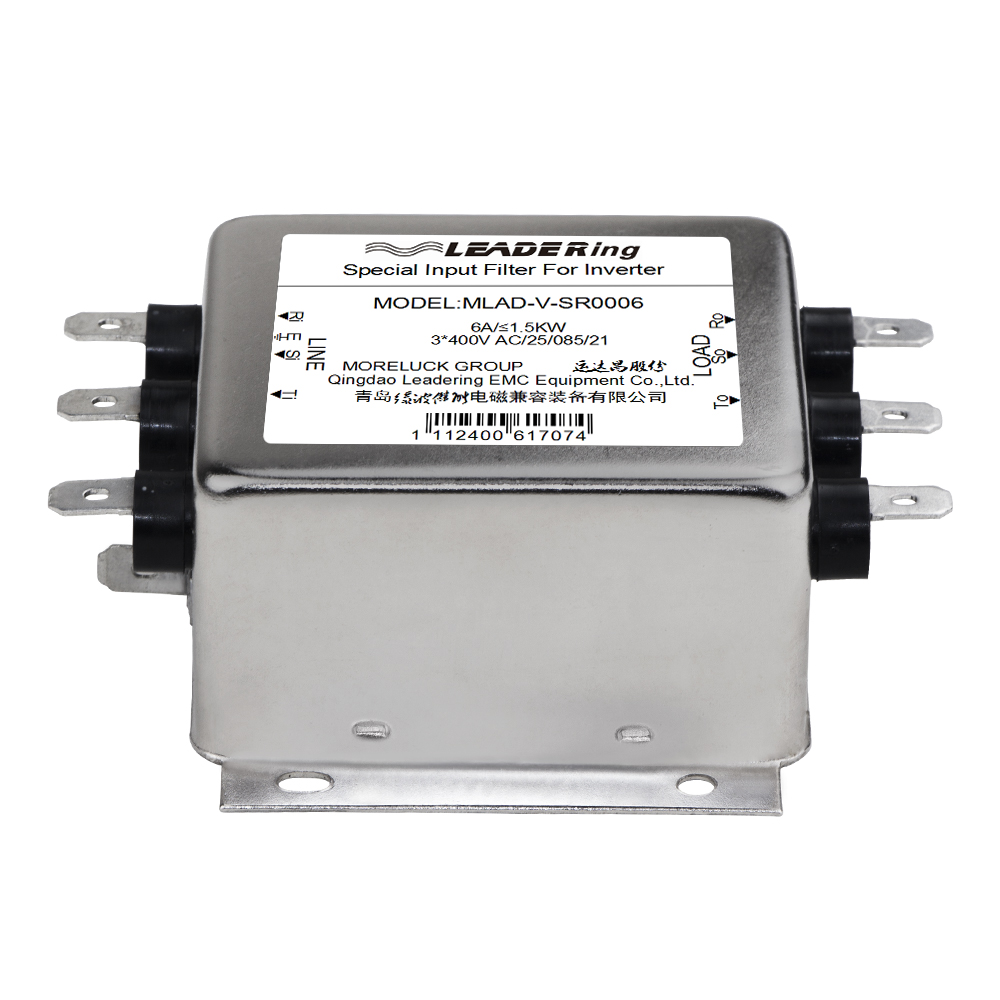

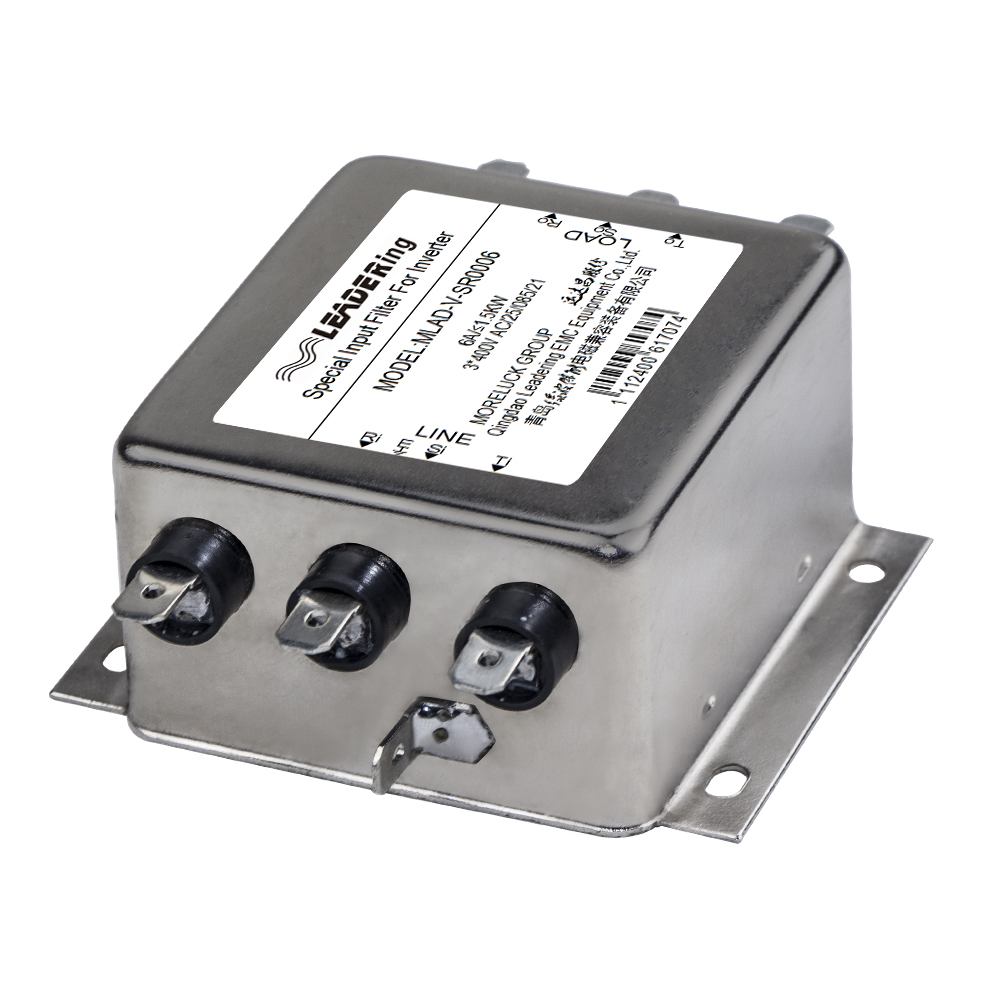

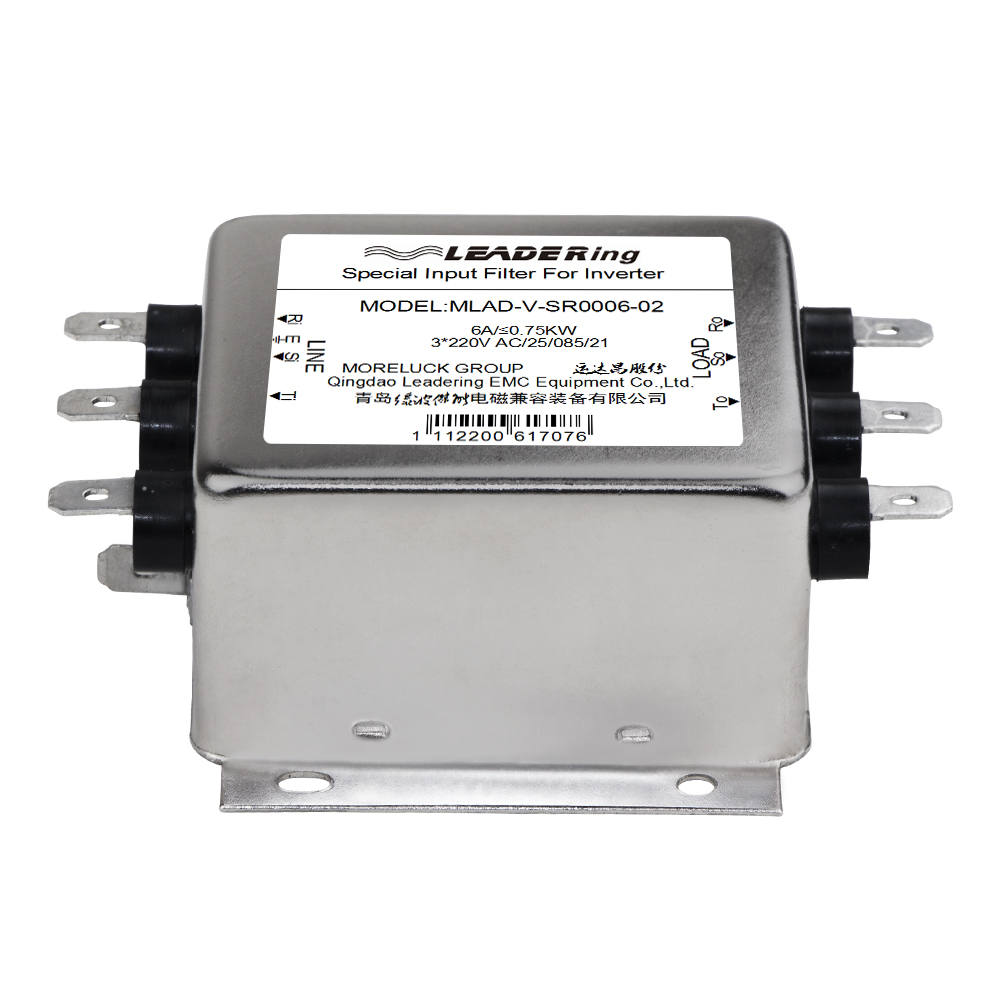

MLAD-V-SR0006 1.5KW 6A 220V AC 3φ 110*85*39mm 45*75mm
MLAD-V-SR0010 3.7KW 10A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-V-SR0020 7.5KW 20A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-V-SR0030 11KW 30A 220V AC 3φ 165*130*50mm 60*115mm
MLAD-V-SR0040 15KW 40A 220V AC 3φ 190*135*60mm 80*120mm
MLAD-V-SR0050 18.5KW 50A 220V AC 3φ 40*165*80mm 115*145mm
MLAD-V-SR0060 22KW 60A 220V AC 3φ 40*165*80mm 115*145mm
MLAD-V-SR0080 30KW 80A 220V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SR0100 37KW 100A 220V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SR0120 45KW 120A 220V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SR0150 55KW 150A 220V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SR0200 75KW 200A 220V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SR0250 90/93KW 250A 220V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SR0300 110KW 300A 220V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SR0350 132KW 350A 220V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SR0400 160KW 400A 220V AC 3φ 470*265*170mm 290*240mm
MLAD-V-SR0350 220KW 500A 220V AC 3φ 470*265*170mm 290*240mm
MLAD-V-SR0600 250KW 600A 220V AC 3φ 470*265*170mm 290*240mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系绿波杰能客服
2、变频器输入滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V)、额定功率/电流(KW/A)。另外,变频器输入滤波器的额定电流必须≥电动机实际工作电流×(1.2~1.5),否则,变频器输入滤波器将面临因过流而失效的风险;如变频器与电动机的功率不一致时,以电动机的额定电流为准。

变频器厂家如是说
典型案例

查看更多+

变频器输入滤波器特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入滤波器的研发、生产与销售,近20年来,已成功服务知名企业1000+家,MLAD-V-SR变频器输入滤波器累计出货达1000000+台。

滤波效果更好

可解决≥95%的变频器谐波干扰问题
(据绿波杰能近20年的不完全统计)

1
滤波效能更高

可抑制≥30%的谐波
(背景THD≤5%)

2
滤波频带更宽

有效抑制
10KHz~30MHz频带内的谐波

3
品质更高

出厂不良率
≤100ppm

4
知名品牌器件

采用经严苛检验的
知名品牌元器件

5
变频器输入滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。

绿波杰能MLAD-V-SR变频器已和如下品牌的变频器有过较多的成功配套案例
绿波杰能都有100+的成功配套案例
