滤波电抗器产品分类
谐波治理旗舰 无功补偿先锋——青岛绿波杰能

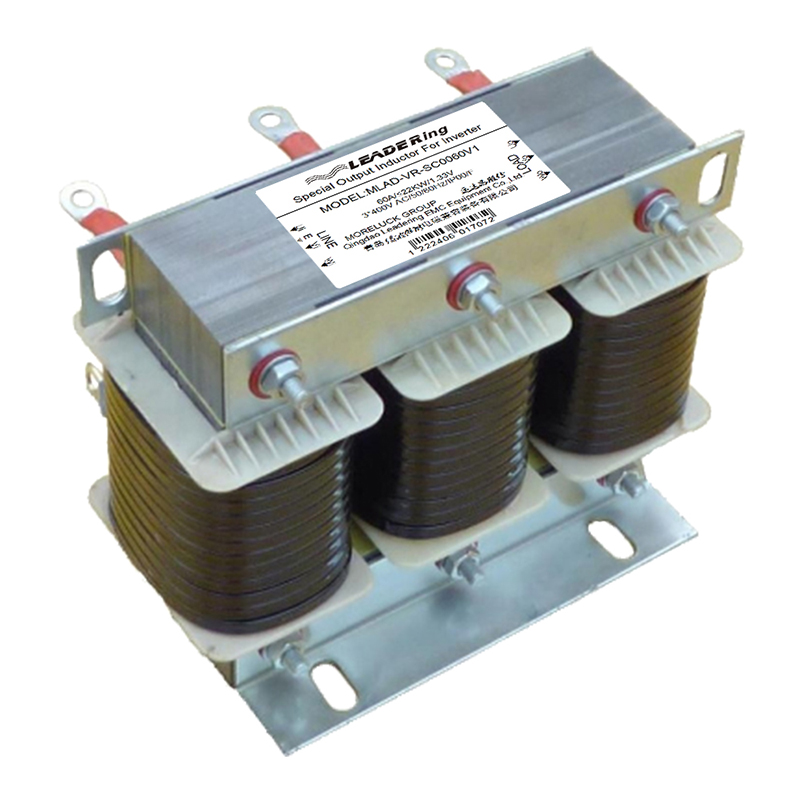

MLAD-VR-SCH变频器出线高频电抗器，又名“变频器输出高频电抗器”，适用于变频器长期运行频率高于120Hz的场合，用来平波变频器逆变侧的输出波形，解除变频器逆变谐波对电动机的不良影响，守护电动机，延长电动机的使用寿命，同时，还能解决变频器逆变谐波带来的仪器仪表工作紊乱、通信异常等系列干扰问题。
MLAD-VR-SCH变频器出线高频电抗器始终坚持采用知名品牌的优质低损耗软磁材料的硅钢片、紫铜扁线，H级浸漆，无磁性材料的紧固件，气隙在运行过程中不会发生变化，具有耐温更高、温升低更、噪声更小、体积更小、滤波效果更好等特点。
绿波杰能有专注于专用电抗器行业二十余年的研发工程师，可根据客户的实际需求，提供定制化服务，也可根据客户所遇到的实际问题，为客户提供一体化的谐波解决方案及产品，尽绿波杰能所能，更快、更好的满足客户的个性化需求，也正是因为此，绿波杰能深得广大新老客户的信赖与喜爱。
选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功服务1000+知名客户
该产品已累计售出1000000+台
电网污染，严重畸变，影响线路稳定运行和质量;
供电系统损耗增加，功率因数降低。
电缆电线过热、绝缘老化加速，易损坏并导致线间短路和接地故障，引起电气火灾和人身电击事故；
变压器过热，损坏甚至于烧毁变压器；
无功补偿电容器过热，寿命短、易鼓肚、损坏、爆容；
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作，接地保护装置失常；
中性线过负荷、发热，甚至于烧坏、着火；
变频器整流产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场。
电缆电线过热、绝缘老化加速，易损坏并导致线间短路和接地故障，引起电气火灾和人身电击事故；
变压器过热，损坏甚至于烧毁变压器；
无功补偿电容器过热，寿命短、易鼓肚、损坏、爆容；
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作，接地保护装置失常；
中性线过负荷、发热，甚至于烧坏、着火；
1解决变频器逆变侧的高次谐波引发的系列干扰问题
2解决变频器逆变侧高Du/Dt导致的电机绝缘频繁损坏等问题
3解决变频器逆变侧谐波导致的电动机震动、噪音、啸叫、过热等问题
4解决变频器长距离传输时，电线电缆过热、爆裂、着火等问题
5提高变频系统的安全性、稳定性及可靠性
电源参数：100V~1200V±15% AC 50/60Hz三相三线
变频器输出频率≤120Hz
电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW
滤波效果：≥30% @THD≤5%
工厂认证：ISO9000/ISO14000
绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻：≥100MΩ @1000V DC
环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m
执行标准：IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015
| 产品图 | 变频器出线高频电抗器型号 | 额定电流(A) | 适配功率(KW) | 电压降(V) | 外观尺寸(mm) | 安装尺寸(mm) |
|---|---|---|---|---|---|---|
|
MLAD-VR-SCH0006V1 | 6 | ≤1.5 | 1.33 | 120*80*140mm | 75*60mm |
| MLAD-VR-SCH0010V1 | 10 | ≤3.7 | 1.33 | 130*100*160mm | 85*60mm | |
| MLAD-VR-SCH0020V1 | 20 | ≤7.5 | 1.33 | 140*100*170mm | 90*60mm | |
| MLAD-VR-SCH0030V1 | 30 | 11 | 1.33 | 140*100*170mm | 90*60mm | |
| MLAD-VR-SCH0040V1 | 40 | 15 | 1.33 | 150*110*130mm | 125*60mm | |
| MLAD-VR-SCH0050V1 | 50 | 18.5 | 1.33 | 160*110*140mm | 150*75mm | |
| MLAD-VR-SCH0060V1 | 60 | 22 | 1.33 | 180*120*140mm | 150*75mm | |
| MLAD-VR-SCH0080V1 | 80 | 30 | 1.33 | 180*140*140mm | 150*80mm | |
| MLAD-VR-SCH0100V1 | 100 | 37 | 1.33 | 190*140*160mm | 195*85mm | |
| MLAD-VR-SCH0120V1 | 120 | 45 | 1.33 | 190*140*160mm | 195*85mm | |
| MLAD-VR-SCH0150V1 | 150 | 55 | 1.33 | 190*150*160mm | 195*95mm | |
| MLAD-VR-SCH0200V1 | 200 | 75 | 1.33 | 230*160*220mm | 210*105mm | |
| MLAD-VR-SCH0250V1 | 250 | 90/93 | 1.33 | 230*160*220mm | 210*105mm | |
| MLAD-VR-SCH0300V1 | 300 | 110 | 1.33 | 240*170*220mm | 210*110mm | |
| MLAD-VR-SCH0350V1 | 350 | 132 | 1.33 | 245*175*215mm | 240*120mm | |
| MLAD-VR-SCH0400V1 | 400 | 160 | 1.33 | 245*175*215mm | 240*120mm | |
| MLAD-VR-SCH0500V1 | 500 | ≤220 | 1.33 | 295*200*250mm | 260*130mm | |
| MLAD-VR-SCH0600V1 | 600 | 250 | 1.33 | 295*200*250mm | 260*130mm |
备注：
1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、变频器出线高频电抗器的选型必须明确如下参数：额定电压（220V/400V等）、额定功率/电流(KW/A)。另外，变频器出线高频电抗器的额定电流必须≥电动机实际工作电流×（1.2~1.5），否则，变频器出线高频电抗器将面临因过流而饱和烧毁的风险；如变频器与电动机的功率不一致时，以电动机的额定电流为准。
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器出线高频电抗器的研发、生产与销售，近20年来，已成功服务知名企业1000+家，MLAD-VR-SCH变频器出线高频电抗器累计出货达1000000+台。
更小的噪声及振动
采用优质材料及优化的结构设计
更高的机械强度，更好的防潮性能
真空浸漆工艺及高温热烘固化
长期运行更可靠
得益于采用F级/H级线圈
不会生锈
得益于高品质防锈漆喷涂工艺
温升更低
损耗更小
可以替代国内外变频器厂家
所提供（OEM）的变频器出线电抗器
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器出线高频电抗器的研发、生产与销售，近20年来，已成功服务知名企业1000+家，MLAD-VR-SCH变频器出线高频电抗器累计出货达1000000+台。
绿波杰能MLAD-VR-SC变频器出线高频电抗器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例
磨床电机出力轴温度高，尤其是加变频器之后，温度就会更高，但加了绿波杰能MLAD-VHR-SC变频器输出高频电抗器，就能把电机出力轴温度降下来。这对我们来讲，感觉就像魔法一样，有点儿神奇的。但青岛绿波杰能用实际行动将这种“神奇”变成了现实，令我们不得不信服……
电机出力轴温度高，普通的变频器输出电抗器又不好使，这都成了我们的心病了。幸亏碰到一个比较懂的朋友，跟我推荐了青岛绿波杰能。我们提供相应的参数，青岛绿波杰能开始给我们定制。交货很快，心病去的也快，就这样，青岛绿波杰能就把我们的心病给看好了。
真没想到，竟然还有变频器输出高频电抗器这个东西，导致我司损失惨重啊。绿波杰能MLAD-VHR-SC变频器输出高频电抗器，成功降低了电机出力轴温度，使我们能够连续生产，除了再次定购MLAD-VHR-SC变频器输出高频电抗器，除了表示感谢，其它的，我们真的做不了啥啊，谢谢啊！
