滤波电抗器产品分类
谐波治理旗舰 无功补偿先锋——青岛绿波杰能

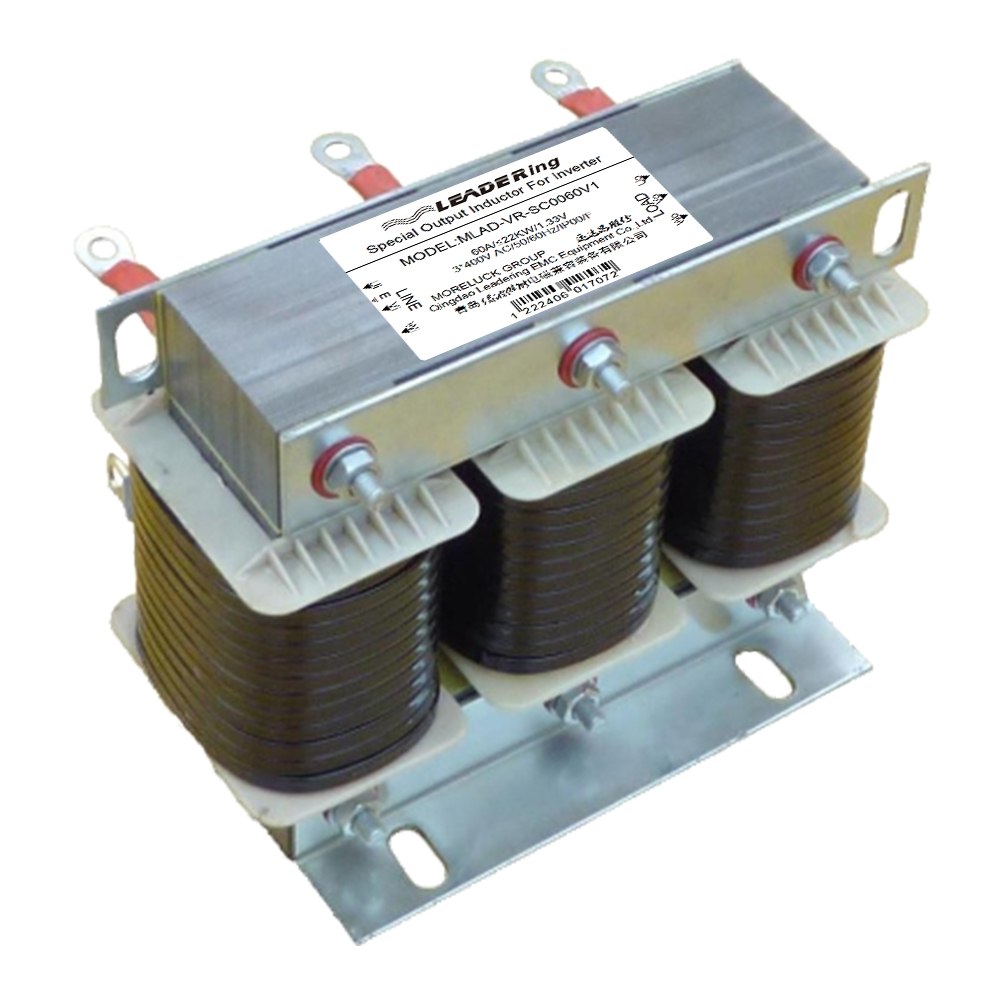

MLAD-VR-SC变频器出线电抗器，又名“变频器输出电抗器”，可以平滑变频器输出端的波形，解除变频器输出端的高次谐波对电动机的不良影响，可以有效保护电动机，解决变频器逆变侧的谐波干扰问题。
MLAD-VR-SC变频器出线电抗器一直坚持选用知名品牌的优质低损耗硅钢片、H级紫铜扁线，H级浸漆，无磁性材料的紧固件等，具有耐高温、温升低、噪声小、体积小、滤波效果更好等特点。
MLAD-VR-SC变频器出线电抗器适用于变频器长时间实际运行频率≤120Hz的场合，如果您的变频器实际输出频率长期＞120Hz，您需要选用变频器出线高频电抗器。
MLAD-VR-SC变频器出线电抗器是绿波杰能专门为品牌变频器打造的变频器逆变侧谐波抑制产品，可完全替代进口品牌的变频器出线电抗器，在业界享有盛誉。
选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功服务1000+知名客户
该产品已累计售出1000000+台
电网污染，严重畸变，影响线路稳定运行和质量;
电缆电线过热、绝缘老化加速，易损坏并导致线间短路和接地故障，引起电气火灾和人身电击事故；
变压器过热，损坏甚至于烧毁变压器；
无功补偿电容器过热，寿命短、易鼓肚、损坏、爆容；
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作，接地保护装置失常；
中性线过负荷、发热，甚至于烧坏、着火；
变频器整流产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场。
电缆电线过热、绝缘老化、电气火灾、电击事故；
变压器过热，损坏烧毁；
无功补偿电容器过热，寿命短、易鼓肚、损坏、爆容；
电气保护元件过热、失灵、误动作，接地保护装置失常；
中性线过负荷、发热，甚至于烧坏、着火；
1解决变频器逆变侧的高次谐波引发的系列干扰问题
2解决变频器逆变侧高Du/Dt导致的电机绝缘频繁损坏等问题
3解决变频器逆变侧谐波导致的电动机震动、噪音、啸叫、过热等问题
4解决变频器长距离传输时，电线电缆过热、爆裂、着火等问题
5提高变频系统的安全性、稳定性及可靠性
电源参数：100V~1200V±15% AC 50/60Hz三相三线
变频器输出频率≤120Hz
电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW
滤波效果：≥30% @THD≤5%
工厂认证：ISO9000/ISO14000
绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻：≥100MΩ @1000V DC
环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m
执行标准：IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015
| 产品图 | 变频器出线电抗器型号 | 额定电流(A) | 适配功率(KW) | 电压降(V) | 外观尺寸(mm) | 安装尺寸(mm) |
|---|---|---|---|---|---|---|
|
MLAD-VR-SC0006V1 | 6 | ≤1.5 | 1.33 | 120*80*140mm | 75*60mm |
| MLAD-VR-SC0010V1 | 10 | ≤3.7 | 1.33 | 130*100*160mm | 85*60mm | |
| MLAD-VR-SC0020V1 | 20 | ≤7.5 | 1.33 | 140*100*170mm | 90*60mm | |
| MLAD-VR-SC0030V1 | 30 | 11 | 1.33 | 140*100*170mm | 90*60mm | |
| MLAD-VR-SC0040V1 | 40 | 15 | 1.33 | 150*110*130mm | 125*60mm | |
| MLAD-VR-SC0050V1 | 50 | 18.5 | 1.33 | 160*110*140mm | 150*75mm | |
| MLAD-VR-SC0060V1 | 60 | 22 | 1.33 | 180*120*140mm | 150*75mm | |
| MLAD-VR-SC0080V1 | 80 | 30 | 1.33 | 180*140*140mm | 150*80mm | |
| MLAD-VR-SC0100V1 | 100 | 37 | 1.33 | 190*140*160mm | 195*85mm | |
| MLAD-VR-SC0120V1 | 120 | 45 | 1.33 | 190*140*160mm | 195*85mm | |
| MLAD-VR-SC0150V1 | 150 | 55 | 1.33 | 190*150*160mm | 195*95mm | |
| MLAD-VR-SC0200V1 | 200 | 75 | 1.33 | 230*160*220mm | 210*105mm | |
| MLAD-VR-SC0250V1 | 250 | 90/93 | 1.33 | 230*160*220mm | 210*105mm | |
| MLAD-VR-SC0300V1 | 300 | 110 | 1.33 | 240*170*220mm | 210*110mm | |
| MLAD-VR-SC0350V1 | 350 | 132 | 1.33 | 245*175*215mm | 240*120mm | |
| MLAD-VR-SC0400V1 | 400 | 160 | 1.33 | 245*175*215mm | 240*120mm | |
| MLAD-VR-SC0500V1 | 500 | ≤220 | 1.33 | 295*200*250mm | 260*130mm | |
| MLAD-VR-SC0600V1 | 600 | 250 | 1.33 | 295*200*250mm | 260*130mm |
备注：
1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、变频器出线电抗器的选型必须明确如下参数：额定电压（220V/400V等）、额定功率/电流(KW/A)。另外，变频器出线电抗器的额定电流必须≥电动机实际工作电流×（1.2~1.5），否则，变频器出线电抗器将面临因过流而饱和烧毁的风险；如变频器与电动机的功率不一致时，以电动机的额定电流为准。
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器出线电抗器的研发、生产与销售，近20年来，已成功服务知名企业1000+家，MLAD-VR-SC变频器出线电抗器累计出货达1000000+台。
更小的噪声及振动
采用优质材料及优化的结构设计
更高的机械强度，更好的防潮性能
真空浸漆工艺及高温热烘固化
长期运行更可靠
得益于采用F级/H级线圈
不会生锈
得益于高品质防锈漆喷涂工艺
温升更低
损耗更小
可以替代国内外变频器厂家
所提供（OEM）的变频器出线电抗器
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器出线电抗器的研发、生产与销售，近20年来，已成功服务知名企业1000+家，MLAD-VR-SC变频器出线电抗器累计出货达1000000+台。
绿波杰能MLAD-VR-SC变频器出线电抗器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例
绿波杰能的客服，无论是服务态度，还是产品知识，都非常的棒，把我彻底给征服了，这是我们选择青岛绿波杰能合作的原因之一。有这么好的客服，相信产品也不会太差，这是我们的判断，事实验证了我们的判断，选用绿波杰能的变频器输出电抗器等产品，彻底解决了我们所遇到的通信中断等问题。
变频器真是个好东西，但又不是好东西，自从用了变频器之后，电机老坏，忙死我们这些机修人员了。后来，有个同事提出可能是变频器谐波导致的，我们才知道变频器谐波的存在，抱着试试看的态度，购买了MLAD-VR-SC0300V9变频器输出电抗器，没想到，竟然成了！这让我这个门外汉感觉好神奇！
用了好多家的变频器输出电抗器，可问题依然如故，本来我们觉得用变频器输出电抗器这个方面是错误的，但实验了绿波杰能的MLAD-VR-SC变频器输出电抗器之后，我们才发现我们差点儿错了。有的时候，就是这个样子，本来觉得已经没有什么希望，反正让他试试也无妨，没想到，事情就这么解决了，真的是：无心插柳柳成荫！
从绿波杰能定制的MLAD-VR-SC0200-01型变频器输出电抗器，顺利解决了我们的行车系统存在的变频器整流模块频繁烧毁、相序保护器频繁烧毁、光电开关频繁烧毁等问题，客户同意给我们验收了，感谢刘总的支持……
