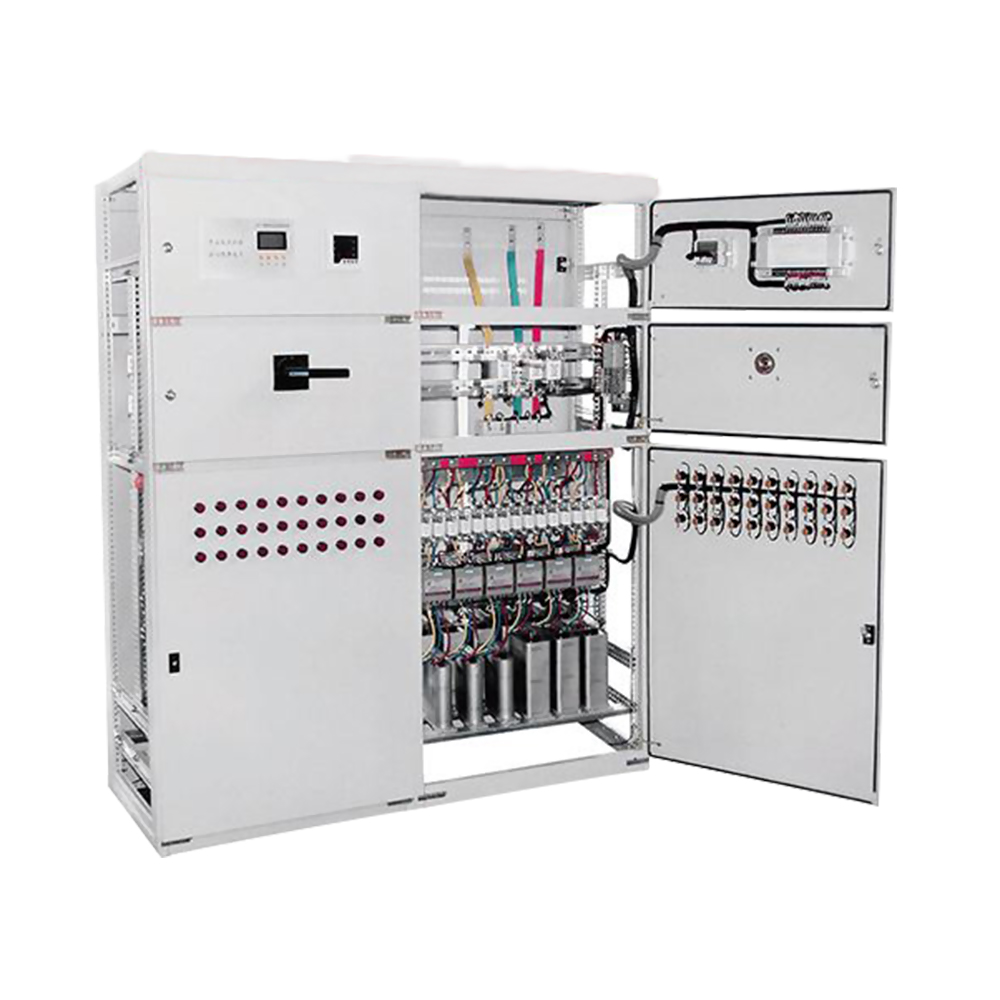

无功功率补偿装置

MLAD-PC无功功率补偿装置是全新一代的无功功率补偿产品，其不但可以提高电力供电系统的功率因数，消灭用户因功率因数过低而导致的“力调电费(罚款)”，同时，还能够供电变压器及输配电线路的电能损耗，平稳电压，提高供电效率，改善供电环境；另外，安装MLAD-PC无功功率补偿装置后，还可以减少发、供电设备的设计容量，减少投资。
MLAD-PC无功功率补偿装置的主要构件是MLAD-PCZK智能化无功功率补偿自动补偿控制器与MLAD-IC智能化无功补偿电力电容器（或MLAD-PCTS/CS晶闸管/复合开关、MLAD-PCFR/HR滤波消谐串联电抗器以及MLAD-PCSC滤波补偿用电容器等）。
MLAD-PC无功功率补偿装置具有手动/自动控制功能，有循环投切、编码投切、顺序投切等多种投切方式，能够实时监测系统的电压、电流、功率因数、补偿状态等参数，投切延时0~120s可调，具有完善的过压、欠压、过流、短路、误动等保护功能。
MLAD-PC无功功率补偿装置具有投切速度快、使用寿命长、投切平滑无浪涌、无触点、无火花、技术成熟、性能稳定、结构灵活、扩容方便、安装简单、维护简便等诸多特点，在冶金、轻工、钢铁、机械、建材、轨道交通、风能发电、化工、汽车制造、数据中心、高层建筑等行业及领域有着较为广泛的应用。

提高系统功率因数，将其提高至≥0.90；

提高发电机的有功功率输出

提高输、变电设备的供电能力

帮助电气设备有效利用其容量

降低线路电压损失

节约电能

适用于三相三线/三相四线供电的系统

额定电压：380V~35KV AC

单柜容量：540Kvar

响应速度快，动态响应时间＜20ms（投切器件不同，此参数会有差别）

投入过程中不产生涌流冲击及操作过电压
在冶金、轻工、钢铁、机械、建材、轨道交通、风能发电、化工、汽车制造、数据中心、高层建筑等行业及领域有着较为广泛的应用
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制

无功功率的危害

1、导致电流增大和视在功率增加，从而使电气设备容量和导线容量增加。

2、使线路及变压器的电压降增大，导致电网电压波动，供电质量降低，严重影响区域电网的整体稳定运行。

3、无功功率增加使总电流增大，设备及线路的损耗也随之增大。

有源电力谐波滤波器作用

MLAD-PC无功功率补偿装置的主要作用如下

1解决功率因数低导致的“力调电费”等问题

2解决工厂等系统内因使用大功率用电设备导致的电压不稳定等问题

3解决发电机的有功功率输出不足等问题

4解决工厂等系统内因功率因数过低导致的电能损耗大等问题

5节约电能

6提高电力系统的安全性、稳定性及可靠性

无功功率补偿装置主要参数

电源参数：380V~35KV AC 50/60Hz 3P3W/3P4W

功率因数：≥0.90

响应时间：≤20ms @智能无功补偿电力电容器（根据投切开关不同，响应速度亦有差别）

安装位置：室内/室外柜型：GGD/GCS/MNS

通信方式：Modbus协议，RS232/485和CAN总线接口

防护等级：IP21 冷却方式：智慧风冷噪声：＜60dB @1m

工厂认证：ISO9000/ISO14000

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 61000-4-7 / IEC 61642 / GB/T 12325 / GB/T 14549 / GB/T 15945 / Q/QDLBJN012-2015

无功功率补偿装置快速选型表

电能质量综合补偿装置型号	补偿类型	额定电压	额定容量	外形尺寸
MLAD-PC□-400-0120	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	120Kvar	6006002200mm
MLAD-PC□-400-0180	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	180Kvar	6006002200mm
MLAD-PC□-400-0240	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	240Kvar	8006002200mm
MLAD-PC□-400-0300	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	300Kvar	8008002200mm
MLAD-PC□-400-0360	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	360Kvar	10008002200mm
MLAD-PC□-400-0420	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	420Kvar	100010002200mm
MLAD-PC□-400-0480	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	480Kvar	100010002200mm
MLAD-PC□-400-0540	□D:动态 □S:静态 □I:智能	0.4KV(可定制)	540Kvar	100010002200mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、MLAD-PC系列无功功率补偿装置可根据现场电压等级进行匹配，广泛用于各种中低压配电，如450V、1KV、6KV等；
3、MLAD-PC无功功率补偿装置选型时，必须明确如下参数：电源类型(3P3W/3P4W)、额定电压（400V/690V等）、无功容量(Kvar)、主要负载等。为了保证MLAD-PC无功功率补偿装置的效果，需预留20%左右的裕量。
