谐波治理旗舰无功补偿先锋——青岛绿波杰能

电能质量综合治理装置

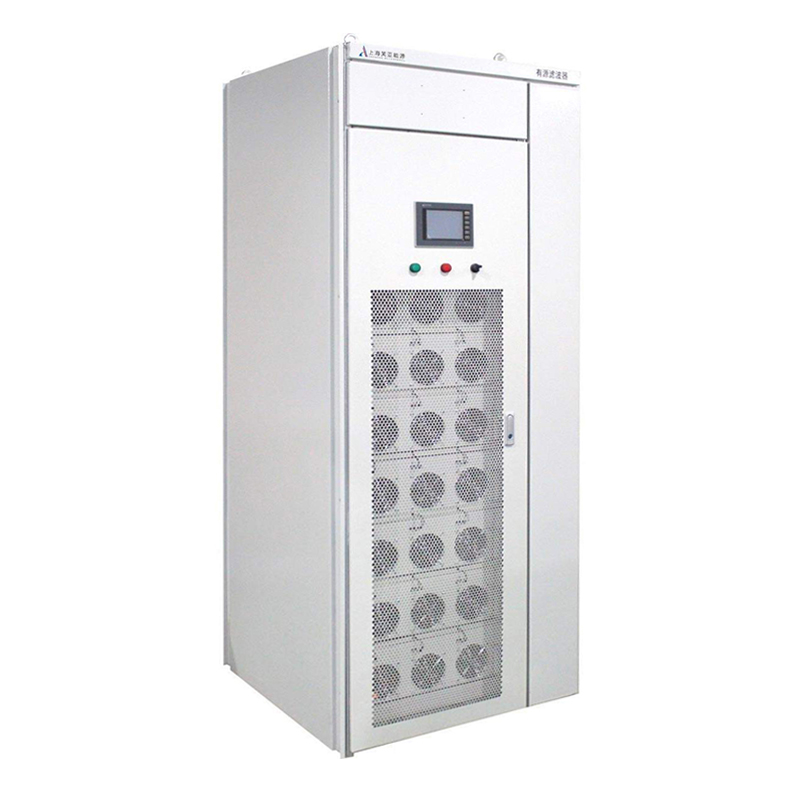

MLAD-PQC电能质量综合治理装置是以MLAD-SVG有源静止无功发生器为基础，同时融合了一定MLAD-APF有源电力谐波滤波器的谐波治理功能，将两者的功能完美的揉合在同一个模块中，使用一个控制器来实现无功功率和谐波两种输出。
MLAD-PQC电能质量综合治理装置集电力电子技术、计算机技术和现代控制系统于一身，通过对其输出电流相位的控制，实现从感性到容性整个范围内进行连续的无功调节，快速补偿系统对无功功率的需求，同时，采集并计算出线路中的谐波电流分量，通过调节三相桥式电路交流侧输出与电网中谐波幅值相等、方向相反的补偿电流，从而达到谐波治理的目的。
与传统的LC电能质量综合补偿装置相比，MLAD-PQC电能质量综合治理装置具有响应速度快、补偿效果精确等优点，另外，MLAD-PQC不会与电网发生并联谐振及投切振荡，还可规避传统电容柜对MLAD-PQC电能质量综合治理装置造成的不良影响。
MLAD-PQC电能质量综合治理装置因其功能更加丰富、投资相对更低、占地面积更小、维保更为简单、方便，得到了越来越多的客户的青睐。

适用于THDu=5%-25%的工业负载配电系统

响应速度快，0.1ms开始响应，全响应时间＜10ms

适用于三相三线/三相四线供电的系统

额定电压：380V~690V AC

单机容量：30Kvar/50Kvar

能够快速滤除系统内的2-13次谐波

具有无功补偿、谐波治理、调节三相不平衡等多种功能

感性与容性无功补偿、不平衡补偿、零线补偿等可自由组合

选用≥3倍额定有效值的IBGT，能长期工作于有较大冲击负载的场合
根据不同的负载环境，装置自动配置谐波电流和无功的比例，更好的满足了系统的电能质量需求
主要应用于非线性负荷、大型交直流电机、整流设备、急剧变化负荷等环境
在轧机、电弧炉、中频炉、密炼机、矿山提升机、电力机车供电系统等有着广泛的应用
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制

无功功率的危害

1、导致电流增大和视在功率增加，从而使电气设备容量和导线容量增加

2、使线路及变压器的电压降增大，导致电网电压波动，供电质量降低，严重影响区域电网的整体稳定运行。

3、无功功率增加使总电流增大，设备及线路的损耗也随之增大。

传统无功补偿方式的弊端

1、电容器降容引起谐振点偏移，从而诱发系统谐振

2、LC回路容易过流过热，故障率高，长期工作时可能会爆炸烧毁

3、响应速度慢，补偿容量非连续可调，对波动性负载补偿效果差

4、无法满足容性和感性无功交替变化的场合的无功补偿需求

5、配电三相严重不平衡的场合，动态性和准确性都难以满足客户需求

电能质量综合治理装置的作用

MLAD-PQC电能质量综合治理装置的主要作用如下

1减少电网系统无功消耗；

2降低线路及变压器运行过程中的无功损耗；

3减少电能损失；

4提高输电线路稳定性；

5提高功率因数；

6抑制谐波的产生；

7改善电能质量；

8保持系统电压的运行平稳。

电能质量综合治理装置主要参数

电源参数：380V~690V±20% AC 50/60Hz三相三线/三相四线

补偿类型：谐波补偿、无功功率补偿及不平衡补偿等，用户可以自行设定

补偿效果：动态100%，容量范围内，PF≥0.98

滤波范围：2~13次谐波（滤波频次可选，可分别设定各次谐波补偿值）

滤波效果：单次≥98% 整体THDi＜5% THDu＜3%

开始响应时间：＜0.1ms 全响应时间：＜10ms

可组网台数：＜10台（不同容量也可组合） MTBF：＞13万小时

开关频率：60KHz 控制器：三DSP控制控制连接：光纤或电气

通信方式：Modbus协议，RS232/485和CAN总线接口

防护等级：IP21 冷却方式：智慧风冷噪声：＜60dB @1m

工厂认证：ISO9000/ISO14000

绝缘等级：L-L：1450V AC，1min L-N：1500V DC，1min 无飞弧击穿

绝缘电阻：≥200MΩ @500V DC

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 61000-4-7 / IEC 61642 / GB/T 12325 / GB/T 14549 / GB/T 15945 / Q/QDLBJN014-2015

电能质量综合治理装置快速选型表

结构形式	电能质量综合治理装置型号	额定容量	外观尺寸	重量（Kg）
壁挂式	MLAD-PQC-400-30-30WMP3(4)	30Kvar	440174600mm	33
壁挂式	MLAD-PQC-400-50-50WMP3(4)	50Kvar	440174600mm	37
抽屉式	MLAD-PQC-400-50-50DMP3(4)	50Kvar	440522174mm	39
接线式	MLAD-PQC-400-30-30FMP3(4)	30Kvar	440522174mm	32
接线式	MLAD-PQC-400-50-50FMP3(4)	50Kvar	440522174mm	35

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、MLAD-PQC系列电能质量综合治理装置可根据现场电压等级进行匹配，广泛用于各种中低压配电，如450V、1KV、6KV等；
3、MLAD-PQC电能质量综合治理装置选型时，必须明确如下参数：额定电压（400V/690V等）、无功容量(Kvar)、谐波电流(A)等。为了保证MLAD-PQC电能质量综合治理装置的效果，需预留20%左右的裕量。
