谐波治理旗舰 无功补偿先锋——青岛绿波杰能

伺服输出电抗器

  MLAD-SR-SC伺服输出电抗器,又名“伺服出线电抗器”,也是绿波杰能专门为伺服驱动器(控制器/放大器)专门量身定制的逆变侧谐波抑制产品。伺服驱动器(控制器/放大器)在逆变过程中,也会产生大量的高频电磁谐波,这些电磁谐波,可以进入伺服电机,导致伺服电机过热、啸叫、绝缘老化过速、绝缘击穿等系列问题,同时,还可能会通过线路影响其周围的敏感机电设备、仪器仪表、通信等等。这个时候,MLAD-SR-SC伺服输出电抗器会大显身手,帮您顺利解决上述麻烦。
  MLAD-SR-SC伺服输出电抗器始终在用的是知名品牌的优质低损耗硅钢片、紫铜扁线,H级浸漆,无磁性材料的紧固件等,具有温升低、噪声小、体积小、滤波效果更好等特点。
  MLAD-SR-SC伺服输出电抗器,经过100+客户的1000+次验证,其整体有效率高达≥95%(根据绿波杰能的不完全统计),因此,更多的伺服驱动器(控制器/放大器)用户更愿意选用绿波杰能MLAD-SR-SC伺服输出电抗器。

解决伺服逆变谐波干扰它周围的敏感用电设备、仪器仪表、通信等问题
抑制伺服逆变侧的Du/Dt及Di/Dt,延长伺服电机的使用寿命
解决伺服谐波导致的伺服电机绝缘老化加速、绝缘被频繁击穿等问题,保护伺服电机
抑制变伺服逆变过程中产生的高次谐波
平滑伺服输出端的电压波形
提升伺服系统的功率因数
适用于三相三线供电的伺服驱动器(控制器/放大器)
额定电压:100V~480V AC
额定电流:6~400A(可定制)
适配0.1~160KW伺服驱动器(控制器/放大器)

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
专门根据伺服驱动器(控制器/放大器)产生的谐波特点对伺服输出电抗器的参数进行了10+次优化
已成功匹配西门子、伦茨、博世力士乐、科比、安川等100+国内外知名品牌的伺服驱动器(放大器/控制器)
已成功帮助客户解决伺服谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出10000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
伺服输出电抗器作用
MLAD-SR-SC伺服输出电抗器的主要作用如下

1解决伺服逆变谐波导致的伺服电机过热、振动、啸叫,伺服电机绝缘老化加速、频繁被击穿,伺服电机轴承出现麻点、破裂,伺服电机出力轴温度过高等问题

2解决伺服谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决伺服谐波干扰传感器、温控器等仪器仪表的问题

4解决伺服谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

5解决伺服谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

6保护伺服电机及其周围的敏感用电设备,提高伺服系统的安全性、稳定性及可靠性

伺服输出电抗器主要参数

电源参数:100V~480V±15% AC 50/60Hz三相三线

电流/功率:额定电流:6A~400A(可定制)/适配伺服功率:0.1KW~160KW

滤波效果:≥30% @THD≤5%

生产基地:青岛/德州/深圳/西安/扬州

抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻:≥300MΩ @1000V DC

绝缘等级:F级/H极

防护等级:IP00

工作噪声:<65dB(水平距离1m)

温升限值:铁芯<85K 线圈<95K

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015

伺服输出电抗器快速选型表
产品图 伺服输出电抗器型号 额定电流(A) 适配功率(KW) 电压降(V) 外观尺寸(mm) 安装尺寸(mm)
MLAD-SR-SC0006V3CU 6 ≤1.5 2.67 120*80*140mm 75*60mm
MLAD-SR-SC0010V3CU 10 ≤3.7 2.67 130*100*160mm 85*60mm
MLAD-SR-SC0020V3CU 20 ≤7.5 2.67 140*100*170mm 90*60mm
MLAD-SR-SC0030V3CU 30 11 2.67 140*100*170mm 90*60mm
MLAD-SR-SC0040V3CU 40 15 2.67 150*110*130mm 125*60mm
MLAD-SR-SC0050V3CU 50 18.5 2.67 160*110*140mm 150*75mm
MLAD-SR-SC0060V3CU 60 22 2.67 180*120*140mm 150*75mm
MLAD-SR-SC0080V3CU 80 30 2.67 180*140*140mm 150*80mm
MLAD-SR-SC0100V3CU 100 37 2.67 190*140*160mm 195*85mm
MLAD-SR-SC0120V3CU 120 45 2.67 190*140*160mm 195*85mm
MLAD-SR-SC0150V3CU 150 55 2.67 190*150*160mm 195*95mm
MLAD-SR-SC0200V3CU 200 75 2.67 230*160*220mm 210*105mm
MLAD-SR-SC0250V3CU 250 90/93 2.67 230*160*220mm 210*105mm
MLAD-SR-SC0300V3CU 300 110 2.67 240*170*220mm 210*110mm
MLAD-SR-SC0350V3CU 350 132 2.67 245*175*215mm 240*120mm
MLAD-SR-SC0400V3CU 400 160 2.67 245*175*215mm 240*120mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-SR-SC系列伺服输出电抗器的常规交付周期为款到后3~10天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-SR-SC系列伺服输出电抗器的选型必须明确如下参数:额定电压(220V/400V等)、额定功率/电流(KW/A)、伺服驱动器(放大器/控制器)与伺服电机之间的连接线缆的长度等。另外,伺服输出电抗器的额定电流必须≥伺服电机实际工作电流×(1.2~1.5),否则,伺服输出电抗器将面临因过流而饱和烧毁的风险;如伺服驱动器(控制器/放大器)与伺服电机的电流不一致时,以伺服电机的实际工作电流为准;
4、如果您对伺服驱动器输出端的谐波抑制有更高级的需求,您可以选用MLAD-DW系列Du/Dt滤波器或者是MLAD-SW系列正弦波滤波器。 5、如果您是出口定单,请在选型前告知绿波杰能客服MLAD-SR-SC系列伺服输出电抗器的最终应用国家或地区,因电源环境及物理环境的不同,绿波杰能会根据最终应用国家或地区的不同而做专门的优化,以保证MLAD-SR-SC系列伺服输出电抗器安全、充分发挥其效能。

伺服输出电抗器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输出电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-SR-SC伺服输出电抗器累计出货达10000+台。

可以替代同类电抗器

可以替代国内外伺服厂家
所生产(OEM)的伺服输出电抗器

1
更小的噪声及振动

更小的噪声及振动
采用优质材料及优化的结构设计

2
良好的绝缘性能

更高的机械强度,更好的防潮性能
真空浸漆工艺及高温热烘固化

3
长期运行更可靠

长期运行更可靠
得益于采用F级/H级线圈

4
高品质防锈漆喷涂工艺

不会生锈
得益于高品质防锈漆喷涂工艺

5
温升更低

温升更低
损耗更小

6
伺服输出电抗器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输出电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-SR-SC伺服输出电抗器累计出货达10000+台。
绿波杰能MLAD-SR-SC伺服输出电抗器已和如下品牌的伺服驱动器(控制器/放大器)有过较多的成功配套案例,如西门子、伦茨、博世力士乐、科比、AMK、罗克韦尔(AB)、派克、葆德、丹纳赫、三菱、安川、松下、三洋、富士、日立、LG(LS)、台达、东元(台安)、和利时、埃斯顿、时光、珠海运控、星辰伺服、步进科技等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
伺服逆变谐波的危害
1、对伺服电机的危害

伺服逆变过程中产生的谐波会导致伺服电机出现过热、振动、啸叫等问题;导致伺服电机的绝缘老化加速以及伺服电机绝缘被频繁击穿等问题;导致伺服电机的轴承出现麻点、破裂以及伺服电机出力轴温度过高等问题

2、对通信、计算机网络、监控等弱电系统的的危害

伺服逆变谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

伺服逆变谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对漏保、断路器等电气元件的危害

伺服逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作等问题

5、对电线电缆的危害

伺服逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、伺服逆变谐波对人体的危害

伺服逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

4、对漏保、断路器等电气元件的危害

伺服逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

伺服逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、伺服逆变谐波对人体的危害

伺服逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

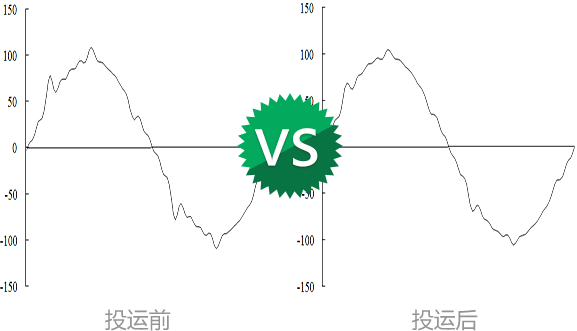

伺服输出电抗器应用效果实例

查看更多+

客户如是说

造波机有谐波,用绿波杰能MLAD-SR-SC伺服专用输出电抗器就够了……

我们的造波机,是用伺服系统的,伺服驱动器使能后,波高仪就会产生零漂。我只接了一个MLAD-SR-SC0030V4CU伺服驱动器专用输出电抗器,伺服使能后,马上就把波高仪零漂的问题解决了,伺服系统正常工作后,也没有其它干扰问题了,造波机就这样顺利通过验收了,我感觉自己真的是太幸运了

于博士客户归属地:辽宁大连

莫看器件小,抑制伺服驱动器谐波少不了……

用青岛绿波杰能自主产研的MLAD-SR-SC系列伺服驱动器专用输出电抗器,成功帮我们预防了伺服驱动器输出端的高次谐波导致的电磁谐波干扰问题,保证了我们的设备的正常、稳定、可靠运行,让我们在三个竞争对手中脱颖而出,帮我们拿到了一个大批量定单……

陈部长客户归属地:安徽凤阳

笑里藏刀,绿波杰能让其现原形

越先进的东西,越是笑里藏刀啊,表面上看着挺好的,但没想到,它会背地里使绊子。就像我们用的伺服一样,定位精准,伴生的确有谐波干扰问题,差点儿把我们给整崩溃了,还好,有青岛绿波杰能为我们保驾护航,让我们所遇到的问题能够顺利解决。谢谢青岛绿波杰能!

刘女士客户归属地:湖北

我为青岛绿波杰能MLAD-SR-SC伺服输出电抗器代言

解决伺服电机噪声问题,MLAD-SR-SC伺服输出电抗器真的是有奇效,我老高就是这件事情的亲历者,让我来为青岛绿波杰能佐证。青岛绿波杰能的负责人,抽时间把我的代言费打到我老高的卡上啊,谢谢啦……

高部长客户归属地:新疆

原来谐波怕绿波杰能MLAD-SR-SC伺服输出电抗器

我们常说一句话:横的怕愣的,愣的怕不要命的!但我觉得:谐波怕青岛绿波杰能。我们遇到的伺服谐波干扰传感器、温控等问题,在加装MLAD-SR-SC伺服输出电抗器等谐波抑制器件后,问题就消失的无影无踪,这就是赤裸裸的明证啊!

赵先生客户归属地:杭州

新设备终于可以批量投产了

绿波杰能技术支持工程师帮我们推荐的MLAD-SR-SC0006V6-02伺服专用输出电抗器及MLAD-S-SC0006-02伺服专用输出滤波器,帮我们解决了欧姆龙1S系列伺服干扰光电传感器、I/O以及网络等问题,让我们新研发的设备稳定了,终于可以批量投产了,感谢绿波杰能。公司决定,以后与绿波杰能长期合作!

方经理客户归属地:安徽合肥
