谐波治理旗舰 无功补偿先锋——青岛绿波杰能

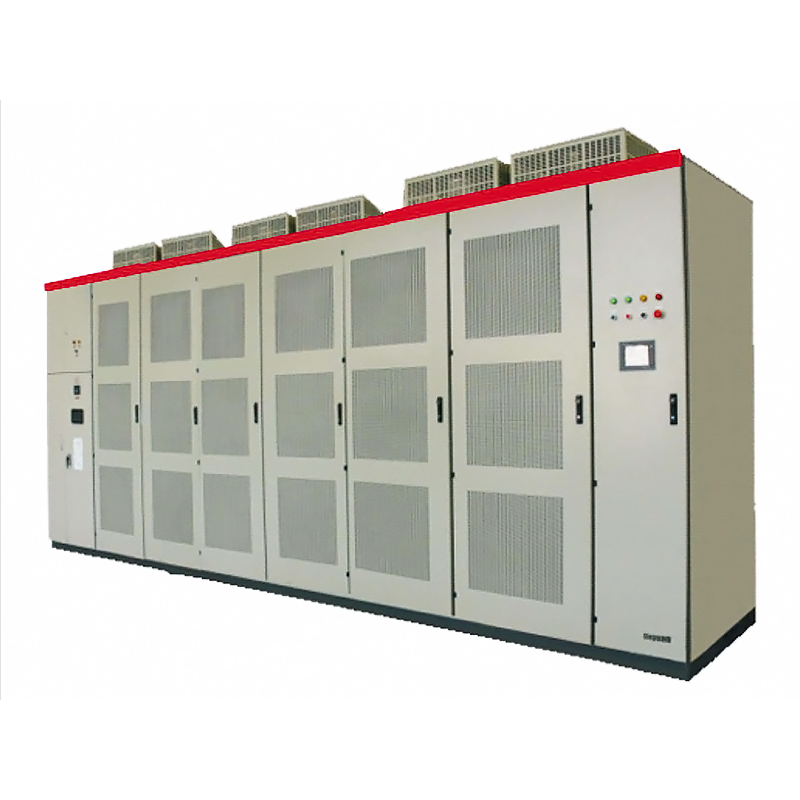

电能质量综合补偿装置

  MLAD-PHC电能质量综合补偿装置将无功功率补偿功能与谐波治理功能有机的揉合在一起,是用一套设备来实现“无功功率补偿与谐波治理”的双重功能,可以帮助用户解决因功率因数不足带来的“力调电费(罚款)”、厂内电能损耗大、电压不稳定等系列问题,同时能够解决谐波过大导致的系统内的电气设备、仪器仪表、通信等工作不稳定、频繁损坏等问题,提高客户厂内电力系统的带载能力,降低扩容投资。
  MLAD-PHC电能质量综合补偿装置的主要构件包括MLAD-PCZK无功补偿智能自动控制器与MLAD-HIC智能化无功补偿电力电容器(或MLAD-PCTS/CS晶闸管/复合投切开关、MLAD-PCFR/HR滤波消谐串联电抗器以及MLAD-PCSC滤波补偿用电容器等)。
  MLAD-PHC电能质量综合补偿装置采用模块化设计,安装方便,节约组装时间及成本;采用1000KHz高频脉冲触发技术,稳定,可靠,可在高THDv环境下运行;响应速度快至≤10ms;能够吸收系统谐波,抑制涌流;每个模块都有独立的保护系统,且具有RS485等通信功能;具有多重防护功能,如过热、缺相、过流、过压等;自动记录故障信息,便于故障诊断及排除。
  绿波杰能MLAD-PHC电能质量综合补偿装置已广泛应用于冶金、码头、矿山、精密测量、科研、军事、民航、地铁、智能小区、写字楼、宾馆、医院等行业及领域,因其出色的谐波治理能力与无功补偿效果,受到了客户的一致赞誉。

治理系统内的高次谐波(3次,5次,7次,11次,13次等),将其限定于某个标准范围内,如国标
提高系统功率因数至≥0.90,解决无功功率过高导致的“力调电费”等问题
解决谐波过大导致的系统内的电气设备、仪器仪表、通信等工作不稳定、频繁损坏等问题
提高客户厂内电力系统的带载能力,降低扩容投资
稳定系统内的电压
节约电能
提升系统内的电源质量
响应速度快,动态响应时间<20ms
适用于三相三线/三相四线供电的系统
额定电压:380V~60KV AC
单柜容量:≤540Kvar(可定制)

投入过程中不产生涌流冲击及操作过电压具有分相补偿功能,可频繁投切
广泛应用于冶金、码头、矿山、精密测量、科研、军事、民航、地铁、智能小区、写字楼、宾馆、医院等行业及领域
已成功服务中航等头部企业1000+家
该产品已累计售出10000+台
该产品的交货周期为:款到后7~30天(视定单情况而定,具体交期,以客服回复为准)

可根据客户实际需求量身定制
电能质量综合补偿装置作用
MLAD-PHC电能质量综合补偿装置的主要作用如下

1将系统谐波控制到国标或其它标准的限值内,同时,提升系统的功率因数

2解决功率因数过低导致的“力调电费(罚款)”等问题

3解决谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件的问题

4解决谐波干扰、损坏LED灯、变频空调、微波炉等照明及家用电器的问题

5解决无功功率过高导致的电压损失大、线路损耗高等问题

6解决谐波干扰通信、计算机网络、监控等弱电系统的问题

7提高输配电系统的带载能力,降低输配电系统的增容成本

8降低电网电压波动,提高供电质量,保证区域电网的整体稳定运行

电能质量综合补偿装置主要参数

电源参数:380V~60KV AC 50/60Hz三相三线/三相四线

功率因数:≥0.90 谐波吸收率:3/5次≥90% 7/11次≥85%

响应时间:≤20ms @智能无功补偿电力电容器(根据投切开关不同,响应速度亦有差别)

安装位置:室内/室外 柜型:GGD/GCS/MNS

通信方式:Modbus协议,RS232/485和CAN总线接口

防护等级:IP21 冷却方式:智慧风冷 噪声:<60dB @1m

生产基地:青岛/德州/深圳/西安/扬州

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 61000-4-7 / IEC 61642 / GB/T 12325 / GB/T 14549 / GB/T 15945 / Q/QDLBJN012-2015

电能质量综合补偿装置选型表
产品图 电能质量综合补偿装置型号 补偿类型 额定电压 额定容量 滤波次数 外观尺寸
MLAD-PHC□-400-0120-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 120Kvar □3次 □5次 □7次 □11次 □13次等(可选) 600*600*2200mm
MLAD-PHC□-400-0180-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 180Kvar □3次 □5次 □7次 □11次 □13次等(可选) 600*600*2200mm
MLAD-PHC□-400-0240-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 240Kvar □3次 □5次 □7次 □11次 □13次等(可选) 800*600*2200mm
MLAD-PHC□-400-0300-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 300Kvar □3次 □5次 □7次 □11次 □13次等(可选) 800*800*2200mm
MLAD-PHC□-400-0360-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 360Kvar □3次 □5次 □7次 □11次 □13次等(可选) 1000*800*2200mm
MLAD-PHC□-400-0420-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 420Kvar □3次 □5次 □7次 □11次 □13次等(可选) 1000*1000*2200mm
MLAD-PHC□-400-0480-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 480Kvar □3次 □5次 □7次 □11次 □13次等(可选) 1000*1000*2200mm
MLAD-PHC□-400-0540-□□/□□/□□ D:动态 S:静态 I:智能(可选) 0.4KV(可定制) 540Kvar □3次 □5次 □7次 □11次 □13次等(可选) 1000*1000*2200mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-PHC系列电能质量综合补偿装置的常规交付周期为款到后7~30天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-PHC系列电能质量综合补偿装置可根据现场电压等级进行匹配,广泛用于各种中低压配电,如450V、1KV、6KV等;
4、MLAD-PHC系列电能质量综合补偿装置选型时,必须明确如下参数:额定电压(400V/690V等)、无功容量(Kvar)、谐波电流(A)、主要负载等。为了保证MLAD-PHC系列电能质量综合补偿装置的效果,需预留20%左右的裕量。

电能质量综合补偿装置产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于电能质量综合补偿装置的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-PHC电能治理综合补偿装置累计出货达10000+台。

响应速度快

响应速度快
动态响应时间<20ms

1
安全可靠

规避电容爆裂
绝缘受损等安全问题

2
具有通讯功能

具有通讯功能
可远程操控

3
量身定制

根据每个现场采集的数据
专门量身定制

4
不产生操作过电压

投入过程中不产生涌流
冲击及操作过电压

5
具有分相补偿功能

具有分相补偿功能
可频繁投切

6
无功功率的危害
1、导致“力调电费(罚款)”的产生

无功功率过高,会导致系统的功率因数达不到电力部门的考核标准,就会在电费清单中看到“力调电费(罚款)”的身影

2、增大设备及线路损耗

无功功率的增大,会使设备及线路的总电流增大,设备及线路的损耗也随之增大

3、造成线路电压损失增大

电路中无功电流分量增大,总的电流也会增大,电压降:δU=IZ,电压降与电流成正比,因此,线路的电压损失增大

4、降低发电机有功功率的输出

发电机的总容量(即视在功率S)恒定,如果发出的无功功率Q过多,有功功率P相应减少,否则,发电机会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

谐波的危害
1、对漏保、断路器等电气元件的危害

谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对补偿电容器等的危害

谐波会导致补偿电容器出现过热、易鼓肚、漏液、爆裂等问题,降低补偿电容器的使用寿命

5、对照明、家用电器的危害

谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

谐波会造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;谐波还会导致变压器产生噪声

4、对补偿电容器等的危害

谐波会导致补偿电容器出现过热、易鼓肚、漏液、爆裂等问题,降低补偿电容器的使用寿命

5、对照明、家用电器的危害

谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

谐波会造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;变谐波还会导致变压器产生噪声

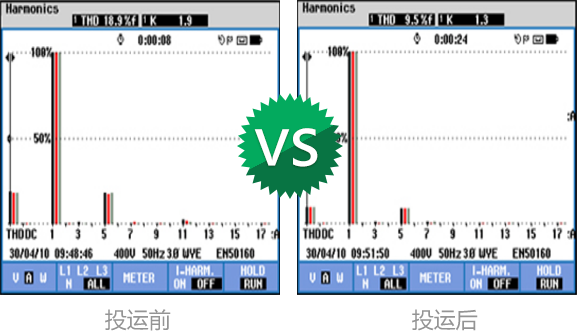

电能质量综合补偿装置应用效果实例
