谐波治理旗舰 无功补偿先锋——青岛绿波杰能

伺服输入电抗器

  MLAD-SR-SR伺服输入电抗器,又名“伺服进线电抗器”,是绿波杰能专门为伺服量身定制的电磁谐波抑制产品。伺服驱动器(控制器/放大器)其工作过程可以分为两个部分,一是整流,二是逆变。在伺服驱动器(控制器/放大器)整流的过程中,会产生大量的电磁谐波,这些电磁谐波将会被注入电网,进而会影响到其它使用同一电网的电气设备、仪器仪表等,导致它们无法正常工作;另外,电网中的谐波,也会随着电流一起进入伺服驱动器(控制器/放大器),导致其误报警、误动作、拒动等情况的出现,谐波严重的情况下,会导致伺服驱动器(控制器/放大器)的整流模块出现频繁损坏的问题。此时,您需要用MLAD-SR-SR伺服输入电抗器来帮您。
  为什么会有1000+伺服驱动器(控制器/放大器)的用户愿意选用MLAD-SR-SR伺服输入电抗器呢?因为高品质是绿波杰能矢志不渝的追求,绿波杰能为此做了大量的、富有成效的创新与努力,比方说,MLAD-SR-SR伺服输入电抗器一直采用知名品牌的优质低损耗硅钢片、紫铜扁线,H级浸漆,无磁性材料的紧固件等,正是因为此,绿波杰能MLAD-SR-SR伺服输入电抗器才具有温升更低、耐温更高、噪声更小、体积更小、滤波效果更好等特点。这就是为什么那么多伺服驱动器(控制器/放大器)愿意为MLAD-SR-SR伺服输入电抗器折腰的根本原因。

解决伺服整流谐波干扰漏保等低压电气,导致它们误动、拒动等问题
解决伺服整流过程中产生的高频谐波干扰温控器等仪器仪表等问题
解决伺服整流谐波导致的通信异常等问题
解决电源谐波导致的伺服整流模块频繁损坏等问题
抑制伺服产生的及电网中的高次谐波
抑制电网侧的Du/Dt及Di/Dt,保护伺服
平滑伺服整流电路换相时产生的电压缺陷
提升伺服系统的功率因数
适用于单相/三相三线供电的伺服驱动器(控制器/放大器)
额定电压:100V~480V AC
额定电流:6~400A(可定制)
适配0.1~160KW伺服驱动器(控制器/放大器)

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
专门根据伺服驱动器(控制器/放大器)产生的谐波特点对伺服输入电抗器的参数进行了10+次优化
已成功匹配西门子、伦茨、博世力士乐、科比、安川等100+国内外知名品牌的伺服驱动器(放大器/控制器)
已成功帮助客户解决伺服谐波干扰及EMC超标等问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
伺服输入电抗器作用
MLAD-SR-SR伺服输入电抗器的主要作用如下

1解决伺服谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

2解决伺服谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决伺服谐波干扰传感器、温控器等仪器仪表的问题

4解决伺服谐波导致补偿电容器过热、易鼓肚、漏液、爆裂、寿命低等问题

5解决电气设备EMC测试中的传导干扰测试等无法通过的问题,与MLAD-S-SR伺服输入滤波器配合使用,EMC测试通过几率将增加至≥95%

6解决电网谐波干扰导致的伺服误动、拒动、误报警、整流模块频繁损坏等问题

7解决伺服谐波干扰、损坏LED灯、变频空调、微波炉等照明与家用电器的问题

8提高伺服系统的安全性、稳定性及可靠性

伺服输入电抗器主要参数

电源参数:100V~480V±15% AC 50/60Hz单相/三相三线

电流/功率:额定电流:6A~400A(可定制)/适配伺服功率:0.1KW~160KW

滤波效果:≥30% @THD≤5%

生产基地:青岛/德州/深圳/西安/扬州

抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻:≥300MΩ @1000V DC

绝缘等级:F级/H极

防护等级:IP00

工作噪声:<65dB(水平距离1m)

温升限值:铁芯<85K 线圈<95K

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015

伺服输入电抗器快速选型表
产品图 伺服输入电抗器型号 额定电流(A) 适配功率(KW) 电压降(V) 外观尺寸(mm) 安装尺寸(mm)
MLAD-SR-SR0006V6CU 6 ≤1.5 5.77 120*80*140mm 75*60mm
MLAD-SR-SR0010V6CU 10 ≤3.7 5.77 130*100*160mm 85*60mm
MLAD-SR-SR0020V6CU 20 ≤7.5 5.77 140*100*170mm 90*60mm
MLAD-SR-SR0030V6CU 30 11 5.77 140*100*170mm 90*60mm
MLAD-SR-SR0040V6CU 40 15 5.77 150*110*130mm 125*60mm
MLAD-SR-SR0050V6CU 50 18.5 5.77 160*110*140mm 150*75mm
MLAD-SR-SR0060V6CU 60 22 5.77 180*120*140mm 150*75mm
MLAD-SR-SR0080V6CU 80 30 5.77 180*140*140mm 150*80mm
MLAD-SR-SR0100V6CU 100 37 5.77 190*140*160mm 195*85mm
MLAD-SR-SR0120V6CU 120 45 5.77 190*140*160mm 195*85mm
MLAD-SR-SR0150V6CU 150 55 5.77 190*150*160mm 195*95mm
MLAD-SR-SR0200V6CU 200 75 5.77 230*160*220mm 210*105mm
MLAD-SR-SR0250V6CU 250 90/93 5.77 230*160*220mm 210*105mm
MLAD-SR-SR0300V6CU 300 110 5.77 240*170*220mm 210*110mm
MLAD-SR-SR0350V6CU 350 132 5.77 245*175*215mm 240*120mm
MLAD-SR-SR0400V6CU 400 160 5.77 245*175*215mm 240*120mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-SR-SR系列伺服输入电抗器的常规交付周期为款到后3~10天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-SR-SR系列伺服输入电抗器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,伺服输入电抗器的额定电流必须≥伺服电机实际工作电流×(1.2~1.5),否则,伺服输入电抗器将面临因过流而饱和烧毁的风险;如伺服驱动器(控制器/放大器)与伺服电机的电流不一致时,以伺服电机的实际工作电流为准。
4、MLAD-SR-SR****V6系列伺服专用输入电抗器产品仅适用于预防/解决一般的谐波干扰问题,如有Du/Dt抑制、Di/Dt抑制、保护伺服驱动器整流模块等其它需求,建议联系绿波杰能客服1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com)。 5、如果您是出口定单,请在选型前告知绿波杰能客服MLAD-SR-SR系列伺服输入电抗器的最终应用国家或地区,因电源环境及物理环境的不同,绿波杰能会根据最终应用国家或地区的不同而做专门的优化,以保证MLAD-SR-SR系列伺服输入电抗器安全、充分发挥其效能。

伺服输入电抗器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输入电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-SR-SR伺服输入电抗器累计出货达1000000+台。
绿波杰能MLAD-SR-SR伺服输入电抗器已和如下品牌的伺服驱动器(控制器/放大器)有过较多的成功配套案例,如西门子、伦茨、博世力士乐、科比、AMK、罗克韦尔(AB)、派克、葆德、丹纳赫、三菱、安川、松下、三洋、富士、日立、LG(LS)、台达、东元(台安)、和利时、埃斯顿、时光、珠海运控、星辰伺服、步进科技等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
伺服输入电抗器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输入电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-SR-SR伺服输入电抗器累计出货达1000000+台。

更小的噪声及振动

更小的噪声及振动
采用优质材料及优化的结构设计

1
可以替代原装进口的电抗器

可以替代国内外外伺服厂家
所提供(OEM)的伺服输入电抗器

2
长期运行更可靠

长期运行更可靠
得益于采用F级/H级线圈

3
温升更低

温升更低
损耗更小

4
高品质防锈漆喷涂工艺

不会生锈
得益于高品质防锈漆喷涂工艺

5
良好的绝缘性能

更高的机械强度,更好的防潮性能
真空浸漆工艺及高温热烘固化

6
伺服整流谐波的危害
1、对漏保、断路器等电气元件的危害

伺服整流谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

伺服整流谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

伺服整流谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对电容器等的危害

伺服整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题,降低电容器的使用寿命

5、对照明、家用电器的危害

伺服谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

伺服整流产生的谐波会进入变压器,造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;伺服谐波还会导致变压器产生噪声

4、对电容器等的危害

伺服整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题,降低电容器的使用寿命

5、对照明、家用电器的危害

伺服谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

伺服整流产生的谐波会进入变压器,造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;伺服谐波还会导致变压器产生噪声

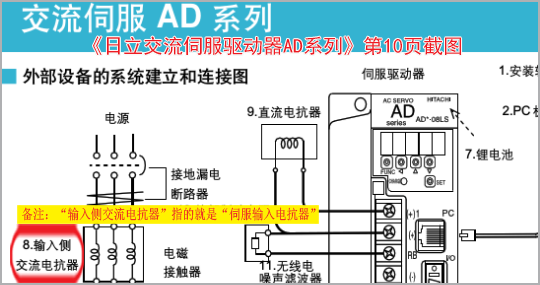

伺服驱动器(控制器/放大器)厂家如是说
伺服输入电抗器应用效果实例

查看更多+

客户如是说

为专业的青岛绿波杰能点赞……

用青岛绿波杰能自主产研的MLAD-SR-SR系列伺服专用输入电抗器,成功帮我们预防了伺服驱动器输入端的高次谐波导致的电磁谐波干扰问题,保证了我们的设备的正常、稳定、可靠运行,让我们在三个竞争对手中脱颖而出,帮我们拿到了一个大批量定单……

陈部长客户归属地:安徽凤阳

专治电脑疑难杂症的青岛绿波杰能!

青岛绿波杰能用MLAD-S-SR0006S伺服专用输入滤波器,以及MLAD-SR-SR0006V9S伺服专用输入电抗器把我们的数控设备的电脑屏幕闪烁,键盘、鼠标失灵的问题,给彻底解决了。经过三个多月的验证,以前偶然出现的电脑屏幕闪烁,键盘、鼠标失灵等问题,再也没有出现过,幸亏选择了青岛绿波杰能。

门宁客户归属地:河南新乡

焊接机器人终于不再频繁损坏了

MLAD-SR-SR0010V9伺服输入电抗器,解决了我们所遇到的发电机及焊接机器人的整流模块频繁损坏的问题,我再也不用因此挨领导骂了,领导还要给我申请嘉奖!感谢青岛绿波杰能!

汪在国客户归属地:四川成都

想要当学霸,多跟美女说说话

现在想想,伺服谐波,还真是不容小觑,当时,我们就对伺服谐波没有概念,要不是青岛绿波杰能生产的MLAD-SR-SR伺服输入电抗器,还真不敢想象事情会发展到什么程度。以后还得多跟青岛绿波杰能的吕美女多多交流,把自己培养成伺服谐波治理方面的学霸,哈哈

吕先生客户归属地:浙江湖州

是推测,还是必然,MLAD-SR-SR伺服输入电抗器来告诉您!

伺服系统运行过程中产生的谐波干扰计算器,对于青岛绿波杰能来讲,大概是比较常见的问题,所以,他们才能够信手拈来,直接给推荐解决方案,这就是我们当初选择青岛绿波杰能的原因。通过对话,感觉他们就比较专注,实战经验也应该是非常的丰富。当问题迎刃而解的时候,所有的推测,都变成了必然!

任总客户归属地:无锡

青岛绿波杰能,值得托付!

真没想到,伺服这么娇贵啊,幸亏购买了绿波杰能的MLAD-SR-SR伺服输入电抗器,否则,伺服还真就罢工了。在购买之前,对青岛绿波杰能还是做了很多的功课的,最后,才选定了青岛绿波杰能,事实胜于雄辩,青岛绿波杰能,值得我们托付,也肯定值得您托付!

陈先生客户归属地:贵阳
