谐波治理旗舰 无功补偿先锋——青岛绿波杰能

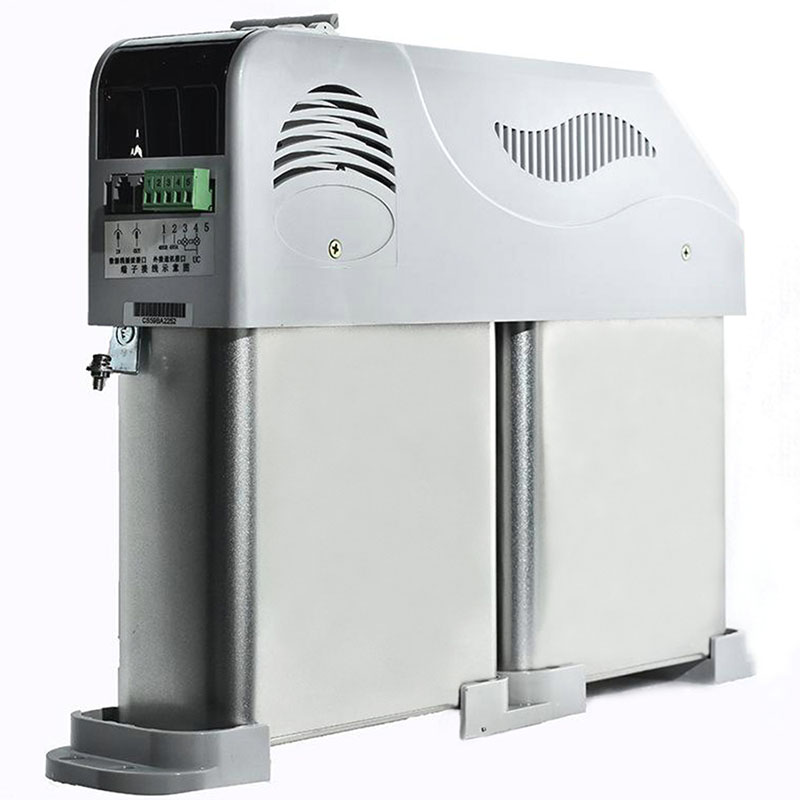

智能无功补偿电力电容器

  MLAD-IC/HIC智能无功补偿电力电容器是全新一代的无功补偿器件,它将现代测控、电力电子、网络通信、自动化控制等先进技术完全的融合于一身。与传统的无功补偿装置相比,它具有补偿效果更好、体积更小、能耗更低、性价比更高、选用更加灵活、维护更加方便、使用寿命更长、可靠性更高等诸多竞争优势,能够更好的满足当代电网对于无功补偿的更高要求。
  MLAD-IC/HIC智能无功补偿电力电容器采用模块化结构,体积更小,接线简单,维护方便,更容易扩容;采用具有过热保护功能的高品质自愈式低压补偿电容器(MLAD-PCSC滤波补偿用电容器);采用嵌入式投切开关,实现了MLAD-PCSC滤波补偿用电容器的无涌流冲击、无操作过电压的“过零投切”;融合短路保护、过欠压保护、缺相保护等完善的保护功能,延长了MLAD-IC/HIC智能无功补偿电力电容器的使用寿命;采用无功潮流预测及延时多点采用等技术,确保投切过程中不会发生振荡;MLAD-IC/HIC智能无功补偿电力电容器具有三相补偿、分相补偿、混合补偿、分级优化补偿、混合分级优化补偿等多种补偿方式可选。
  MLAD-IC/HIC智能无功补偿电力电容器已在轨道交通、石油、化工、电力、冶金、造纸、楼宇、建筑、民宅、商场、餐饮各个领域的箱变、成套柜、户外配电箱等得到了较为广泛的应用。

提高系统功率因数,解决无功功率过高导致的“力调电费”等问题
采用干式自愈式电容器,无泄漏、整体阻燃防爆、绿色环保,年衰减率小
降低线路电压损失,节约电能
稳定系统电压,提升电能质量
提高变压器、线路等的带载能力
电压过零投入,电流过零切除、投切涌流小
微功耗、无拉弧、无谐波注入
提高设备的耐电压冲击能力
提高设备的耐电流冲击能力
适用于单相/三相三线/三相四线供电的系统
额定电压:100V~690V AC
单机容量:≤30Kvar(分补,可定制)
单机容量:≤40Kvar(共补,可定制)
单机容量:≤60Kvar(混补,可定制)

在轨道交通、石油、化工、电力、冶金、造纸、楼宇、建筑、民宅、商场、餐饮等各个领域的箱变、成套柜、户外配电箱等得到了较为广泛的应用
已成功服务中航等头部企业1000+家
该产品已累计售出100000+台
款到后3~10天发货(视定单情况而定,以客服回复为准)

可根据客户实际需求量身定制
智能无功补偿电力电容器作用
MLAD-IC/HIC智能无功补偿电力电容器的主要作用如下

1解决功率因数过低导致的“力调电费(罚款)”等问题

2解决工厂等系统内的设备及线路的损耗过高等问题

3稳定线路电压,降低线路的电压损失

4降低工厂等的变压器及导体的初建投资及增容投资

5提高输、变电设备的供电能力

6降低电网电压波动,提高供电质量,保证区域电网的整体稳定运行

智能无功补偿电力电容器主要参数

电源参数:220V~690V±20% AC 50/60±3%Hz 单相/三相

电压波形:正弦波 THD≤5% 消耗功率:<0.5W(切除状态时) <1W(投入状态时)

无功补偿误差:≤最小智能无功补偿电力电容器容量的75%

投切间隔:>10s 无功容量:单台≤40Kvar(共补,可定制) 单台≤30Kvar(分补,可定制)

响应时间:<1s 电压误差:≤0.5% 电流误差:≤1.0% 温度误差:±1℃ 时间误差:±0.1s

控制准确率:100% 容量运行衰减率:<1%/年 容量投切衰减率:≤0.1%/万次 故障率:≤0.1%/年

通信方式:Modbus协议,RS232/485和CAN总线接口

防护等级:IP21 冷却方式:智慧风冷 噪声:<60dB @1m

工厂认证:ISO9000/ISO14000

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:GB/T 15576-2008 / GB/T 7251.8-2005 / DL/T 478-2001 / Q/QDLBJN013-2015

智能无功补偿电力电容器快速选型表
产品图 补偿方式 标准型智能无功补偿电力电容器MLAD-IC

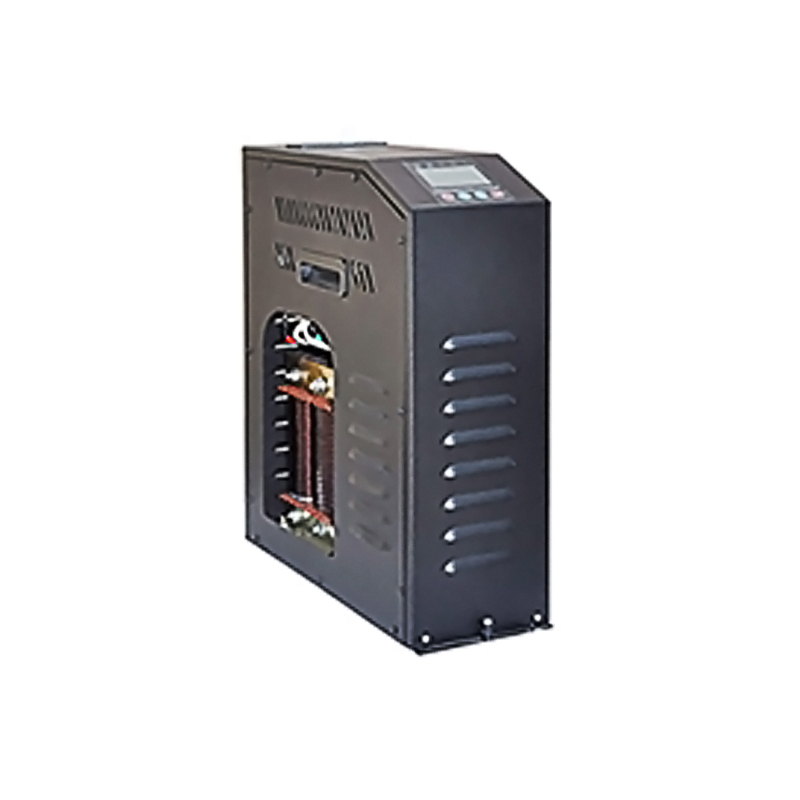

滤波型智能无功补偿电力电容器MLAD-HIC
额定容量(Kvar) 额定电压(V) 电抗率 外形尺寸(mm) 安装尺寸(mm)
分补 MLAD-IC-DC002P5-250-0 2.5 250 -- 340×80×300 362×52
分补 MLAD-IC-DC0005-250-0 5 250 -- 340×80×300 362×52
分补 MLAD-IC-DC0007P5-250-0 7.5 250 -- 340×80×270 362×52
分补 MLAD-IC-DC0010-250-0 10 250 -- 340×80×270 362×52
分补 MLAD-IC-DC0015-250-0 15 250 -- 340×80×250 362×52
分补 MLAD-IC-DC0020-250-0 20 250 -- 340×80×250 362×52
分补 MLAD-IC-DC0025-250-0 25 250 -- 340×80×250 362×52
分补 MLAD-IC-DC0030-250-0 30 250 -- 340×80×250 362×52
共补 MLAD-IC-CC0007P5-450-0 2.5+5 450 -- 340×80×250 362×52
共补 MLAD-IC-CC0010-450-0 5+5 450 -- 340×80×250 362×52
共补 MLAD-IC-CC0015-450-0 5+10 450 -- 340×80×250 362×52
共补 MLAD-IC-CC0020-450-0 10+10 450 -- 340×80×250 362×52
共补 MLAD-IC-CC0030-450-0 15+15 450 -- 340×80×300 362×52
共补 MLAD-IC-CC0040-450-0 20+20 450 -- 340×80×300 362×52
共补 MLAD-IC-CC0050-450-0 25+25 450 -- 340×80×340 362×52
混补 MLAD-IC-HC0015-450-0 10D+5C 450 -- 402×112×235 380×70
混补 MLAD-IC-HC0020-450-0 10D+10C 450 -- 402×112×265 380×70
混补 MLAD-IC-HC0030-450-0 20D+10C 450 -- 402×112×265 380×70
混补 MLAD-IC-HC0040-450-0 20D+20C 450 -- 402×112×325 380×70
混补 MLAD-IC-HC0050-450-0 30D+20C 450 -- 402×112×325 380×70
混补 MLAD-IC-HC0060-450-0 30+30C 450 -- 402×112×385 380×70
分补 MLAD-HIC-DC0005-280-7/14 5 280 □7% □14%(可选) 485×185×380 460×130
分补 MLAD-HIC-DC0010-280-7/14 10 280 □7% □14%(可选) 485×185×380 460×130
分补 MLAD-HIC-DC0015-280-7/14 15 280 □7% □14%(可选) 485×185×380 460×130
分补 MLAD-HIC-DC0020-280-7/14 20 280 □7% □14%(可选) 485×185×380 460×130
分补 MLAD-HIC-DC0025-280-7/14 25 280 □7% □14%(可选) 485×185×380 460×130
分补 MLAD-HIC-DC0030-280-7/14 30 280 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0005-480-7/14 5 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0010-480-7/14 10 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0015-480-7/14 15 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0020-480-7/14 20 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0025-480-7/14 25 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0030-480-7/14 30 480 □7% □14%(可选) 485×185×380 460×130
共补 MLAD-HIC-CC0040-480-7/14 40 480 □7% □14%(可选) 485×185×380 460×130

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-IC/HIC系列智能无功补偿电力电容器的常规交付周期为款到后3~10天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-IC/HIC系列智能无功补偿电力电容器支持【批量】定制,外观、性能等可以根据您的实际需求,免费设计;
4、MLAD-IC/HIC系列智能无功补偿电力电容器选型时,必须明确如下参数:额定电压(400V/690V等)、无功容量(Kvar)、补偿方式、负载类型等。为了保证MLAD-IC/HIC智能无功补偿电力电容器的效果,需预留20%左右的裕量。

智能无功补偿电力电容器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于智能无功补偿电力电容器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-IC/HIC智能无功补偿电力电容器累计产销达100000+台。

可远程操控

具有通讯功能
可远程操控

1
响应速度快

响应速度快
响应时间<1s

2
安全可靠

规避电容爆裂
绝缘受损等安全问题

3
自动组网

每个模组自动生成ID
自动组网

4
不会产生震荡

投切过程中
不会产生震荡

5
具有分相补偿功能

具有分相补偿功能
可频繁投切

6
无功功率的危害
1、导致“力调电费(罚款)”的产生

无功功率过高,会导致系统的功率因数达不到电力部门的考核标准,就会在电费清单中看到“力调电费(罚款)”的身影

2、增大设备及线路损耗

无功功率的增大,会使设备及线路的总电流增大,设备及线路的损耗也随之增大

3、造成线路电压损失增大

电路中无功电流分量增大,总的电流也会增大,电压降:δU=IZ,电压降与电流成正比,因此,线路的电压损失增大

4、降低发电机有功功率的输出

发电机的总容量(即视在功率S)恒定,如果发出的无功功率Q过多,有功功率P相应减少,否则,发电机会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

传统无功补偿方式的弊端
1、故障率较高

LC回路容易过流发热,故障率高,长期工作时,可能会爆炸、烧毁

2、使用寿命短

采用交流接触器投切,在投切过程中会对电网产生冲击涌流,使用寿命短

3、补偿效果差

响应速度慢,补偿容量非连续可调,对波动性负载补偿效果差

4、容易过补或欠补

配电三相严重不平衡的场合,动态性和准确性都难以满足客户需求

5、容易导致系统“谐振”

电容器降容后,引起谐振点的偏移,从而会诱发系统谐振等问题

6、无法满足当代电网的补偿需求

无法满足容性和感性无功交替变化的场合的无功补偿需求

4、容易过补或欠补

配电三相严重不平衡的场合,动态性和准确性都难以满足客户需求

5、容易导致系统“谐振”

电容器降容后,引起谐振点的偏移,从而会诱发系统谐振等问题

6、无法满足当代电网的补偿需求

无法满足容性和感性无功交替变化的场合的无功补偿需求

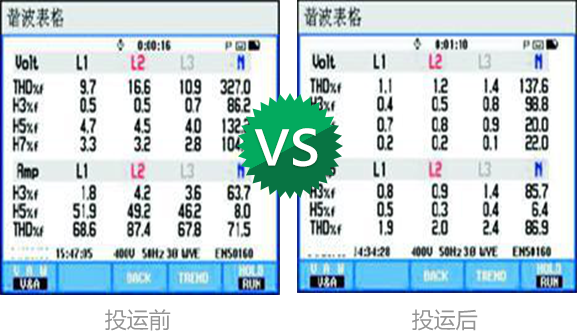

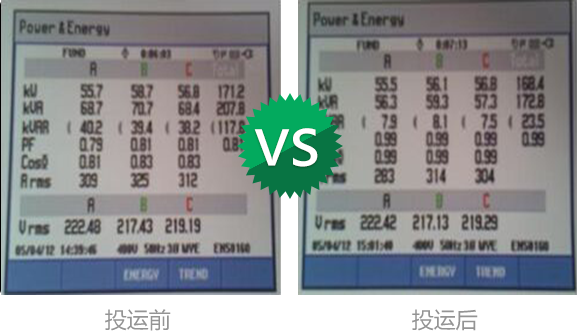

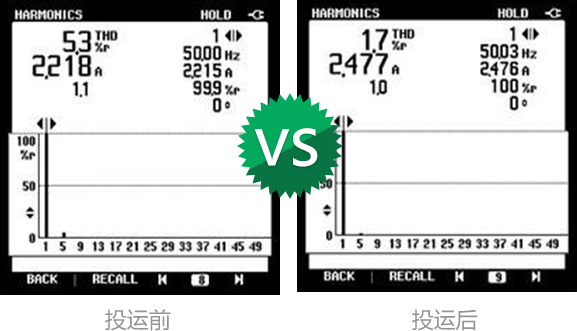

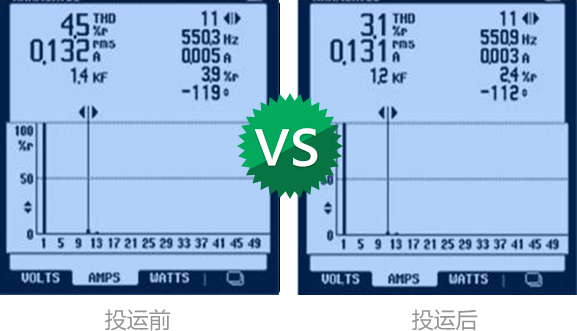

智能无功补偿电力电容器应用效果实例

查看更多+

客户如是说

绿波杰能智能无功补偿电力电容器,用起来真的是非常好,绝对是没的说!

一直以为自己的技术还是蛮前卫的,跟青岛绿波杰能接触之后,才发现自己已经OUT了。无功功率补偿已经进入第三代、第四代,我原来停留在第一代、第二代的水平,说起来,真的是汗颜啊。看来,以后还得多跟青岛绿波杰能的技术工程师交流交流才行。绿波杰能智能无功补偿电力电容器,用起来真的是非常好,绝对是没的说!

谢工客户归属地:威海

敬业+热爱,智能无功补偿电力电容器卖的好又快!

通过和青岛绿波杰能的交流,让我在谐波治理与无功补偿方面获益颇多。给我印象更深刻的,是他们的敬业的态度,我想,如果不是真心喜欢谐波治理与无功补偿,是不可能达到这个地步的。一个人,最容易出成绩的时候,不就是把爱好与工作结合起来吗?!所以,我认为:青岛绿波杰能,在智能无功补偿电力电容器方面,一定会取得更好的成绩!

郭工客户归属地:泰州

智能无功补偿电力电容器,让您省钱的选择!

青岛绿波杰能顺利帮我们完成了节能降耗任务,我个人因此受到公司表彰及奖励,在这里,专门向青岛绿波杰能表示感谢!通过这件事情,不但刷新了我对无功功率补偿的认识,更刷新了我对青岛绿波杰能的认识。我坚信,青岛绿波杰能必将是我们公司的长期合作伙伴!我会为此向领导提出我的想法与建议,供公司领导们决策!加油,青岛绿波杰能!

全主任客户归属地:嘉兴
