谐波治理旗舰 无功补偿先锋——青岛绿波杰能

晶闸管/复合投切开关

  绿波杰能专注于无功补偿与谐波治理近20年,已服务1000+客户,成功帮助他们解决了所遇到了无功功率方面的问题,在此过程中,积累了较为丰富的实战经验,并将这些实战经验融入进绿波杰能自主研发、生产的MLAD-PCTS晶闸管投切开关与MLAD-PCCS复合投切开关中,这就是绿波杰能MLAD-PCTS晶闸管投切开关与MLAD-PCCS复合投切开关的核心优势之所在。
1、晶闸管投切开关
  绿波杰能MLAD-PCTS系列晶闸管投切开关会自动跟踪无功电流的变化,根据实际情况自动判断投入/切除滤波补偿用电容器,其投切次数可达1000000次,是滤波/补偿装置中的理想控制执行组件。
  绿波杰能MLAD-PCTS系列晶闸管投切开关能够自动识别相序,具有过零投切、过热自动保护、缺相保护、运行指示等功能,切除过程中无操作过电压、无电弧重燃现象、响应时间快、可频繁投切、涌流小、无噪音、使用寿命长等诸多竞争优势,为它赢得了越来越多的客户的信赖,产销量持续攀升中……
2、复合投切开关
  复合投切开关是绿波杰能根据可控硅投切与接触器投切的先天不足,而专门开发的智能化、环保型、节能型的控制执行组件,是新一代的滤波/补偿装置中的滤波补偿用电容器的投切开关。
  绿波杰能MLAD-PCCS系列复合投切开关的主要优势有:复合投切开关会自动寻找、确定合适的投切点,做到了真正的过零投切,同时,有效解决了涌流大、能耗高、触点烧结等系列问题。

将传统的控制板+投切板整合为一块电路板,安全性、EMC及抗干扰能力得到了大幅提升
接到外部控制信号后,晶闸管/复合开关内部的DSP会做出智能判断,寻找更合适的投切点
适用于无功补偿与谐波治理系统中
额定电压:230V/250V/280V(分补)
额定电压:400V/450V/480V/525V/660V/690V(共补)
额定容量:5~50Kvar(分补,可定制)
额定容量:10~120Kvar(共补,可定制)

利用晶闸管的可高速通断特性,实现滤波/补偿组件在电压过零时投切,电流过零时断开,真正做到了过零投切
已成功服务中航等头部企业1000+家
该产品已累计售出100000+台
款到后3~10天发货(视定单情况而定,以客服回复为准)

可根据客户实际需求量身定制
晶闸管/复合投切开关主要参数

额定电压:三相型:AC400V±20%  50Hz ± 10% 分相型:AC230V±20%  50Hz ± 10%

控制电压:直流电压5~12V / 10mA  由控制器提供控制电压 本机功耗:≤3VA

动作响应时间:≤ 1S 即控制器发出投入或切除信号后,复合开关在1秒内完成投入或切除动作

重复投切时间:≤ 2S 即复合开关切除后,只需过2秒就可以重新投电容器,而不必等待几分钟的电容放电时间。

磁保持继电器机械寿命:106  万次

投切方式:过零投切,无涌流、无谐波、高效低耗,环保节能

设计标准:产品按GB/T29312标准设计,可靠性、安全性高

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:GB/T 4942.2-93 / GB/T 14598.9-2010 / GB/T 17626.5-2019 / Q/QDLBJN012-2015

晶闸管/复合投切开关快速选型表

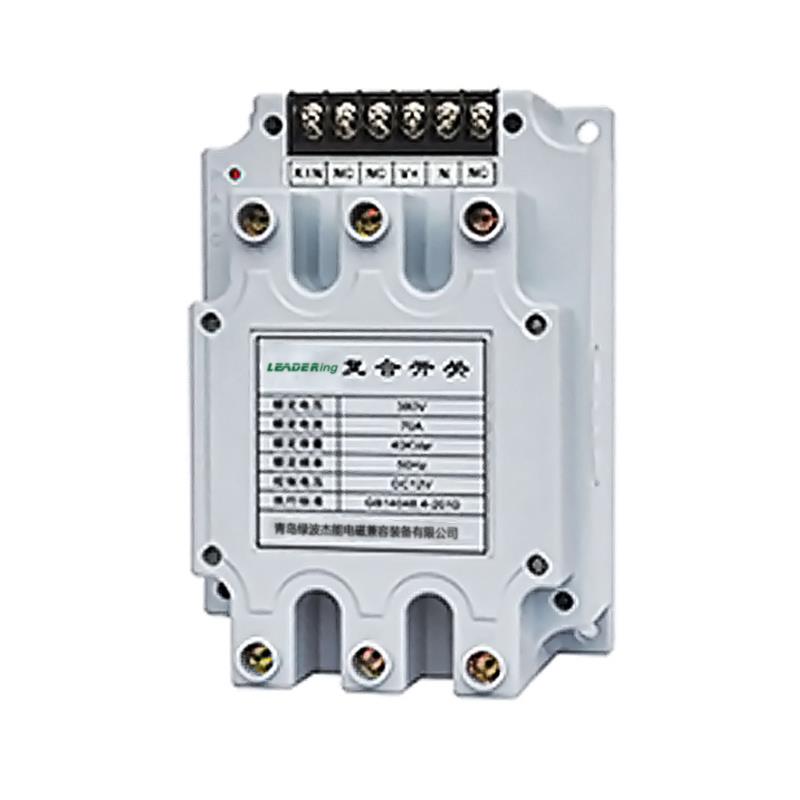

产品图 晶闸管投切开关PCTS
复合投切开关PCCS
额定容量 额定电流 选配功能 补偿方式 外观尺寸 安装尺寸
MLAD-PCTS-CC0020 ≤20Kvar 45A 开关量输出RS485 共补 160*180*170mm 140*800mm
MLAD-PCTS-CC0030 ≤30Kvar 55A 开关量输出RS485 共补 160*180*170mm 140*800mm
MLAD-PCTS-CC0040 ≤40Kvar 70A 开关量输出RS485 共补 160*180*170mm 140*800mm
MLAD-PCTS-CC0050 ≤50Kvar 90A 开关量输出RS485 共补 160*180*170mm 140*800mm
MLAD-PCTS-CC0060 ≤60Kvar 110A 开关量输出RS485 共补 160*180*170mm 140*800mm
MLAD-PCTS-DC0020 ≤20Kvar 45A 开关量输出RS485 分补 160*180*170mm 140*800mm
MLAD-PCTS-DC0030 ≤30Kvar 55A 开关量输出RS485 分补 160*180*170mm 140*800mm
MLAD-PCTS-DC0040 ≤40Kvar 70A 开关量输出RS485 分补 160*180*170mm 140*800mm
MLAD-PCTS-DC0050 ≤50Kvar 90A 开关量输出RS485 分补 160*180*170mm 140*800mm
MLAD-PCTS-DC0060 ≤60Kvar 110A 开关量输出RS485 分补 160*180*170mm 140*800mm
MLAD-PCCS-CC0020A ≤20Kvar 45A 开关量输出RS485 共补 186×116.4mm 171×101.3mm
MLAD-PCCS-CC0030A ≤30Kvar 55A 开关量输出RS485 共补 186×116.4mm 171×101.3mm
MLAD-PCCS-CC0040A ≤40Kvar 70A 开关量输出RS485 共补 186×116.4mm 171×101.3mm
MLAD-PCCS-CC0050A ≤50Kvar 90A 开关量输出RS485 共补 186×116.4mm 171×101.3mm
MLAD-PCCS-CC0060A ≤60Kvar 110A 开关量输出RS485 共补 186×116.4mm 171×101.3mm
MLAD-PCCS-CC0020B ≤20Kvar 45A 开关量输出RS485 共补 160.5×107.6mm 147.4×92.9mm
MLAD-PCCS-CC0030B ≤30Kvar 55A 开关量输出RS485 共补 160.5×107.6mm 147.4×92.9mm
MLAD-PCCS-CC0040B ≤40Kvar 70A 开关量输出RS485 共补 160.5×107.6mm 147.4×92.9mm
MLAD-PCCS-CC0050B ≤50Kvar 90A 开关量输出RS485 共补 160.5×107.6mm 147.4×92.9mm
MLAD-PCCS-CC0060B ≤60Kvar 110A 开关量输出RS485 共补 160.5×107.6mm 147.4×92.9mm
MLAD-PCCS-DC0020C ≤20Kvar 45A 开关量输出RS485 分补 150×112×100mm 128×97mm
MLAD-PCCS-DC0030C ≤30Kvar 55A 开关量输出RS485 分补 150×112×100mm 128×97mm
MLAD-PCCS-DC0040C ≤40Kvar 70A 开关量输出RS485 分补 150×112×100mm 128×97mm
MLAD-PCCS-DC0050C ≤50Kvar 90A 开关量输出RS485 分补 150×112×100mm 128×97mm
MLAD-PCCS-DC0060C ≤60Kvar 110A 开关量输出RS485 分补 150×112×100mm 128×97mm
MLAD-PCCS-PC0020D ≤20Kvar 45A 开关量输出RS485 共补 210×112×116mm 188×97mm
MLAD-PCCS-PC0030D ≤30Kvar 55A 开关量输出RS485 共补 210×112×116mm 188×97mm
MLAD-PCCS-PC0040D ≤40Kvar 70A 开关量输出RS485 共补 210×112×116mm 188×97mm
MLAD-PCCS-PC0050D ≤50Kvar 90A 开关量输出RS485 共补 210×112×116mm 188×97mm
MLAD-PCCS-PC0060D ≤60Kvar 110A 开关量输出RS485 共补 210×112×116mm 188×97mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-PCTS/CS系列晶闸管/复合投切开关的常规交付周期为款到后3~10天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-PCTS/CS系列晶闸管/复合投切开关的选型必须明确如下参数:额定电压(220V/400V等)、额定电流/容量(A/Kvar)、补偿方式(分补/共补)。

晶闸管/复合投切开关产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于晶闸管/复合投切开关的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-PCTS/CS晶闸管/复合投切开关累计出货达100000+台。

智能投切

自动寻找更合适的投切点
自动做出智能判断

1
能耗更低

维持补偿/滤波系统的正常工作
其能耗更小

2
发热更小

只有投切瞬间由晶闸管来实现
避免了晶闸管长时间运行发热的问题

3
涌流更小

晶闸管负责投切和断开
避免了接触器投切所带来的涌流问题

4
0火花

采用晶闸管进行投切
避免了接触器投切产生火花的问题

5
过零投切

电流过零时断开
真正做到了过零投切

6
EMC干扰更小

安全性、EMC及抗干扰能力
得到了大幅提升

7
