谐波治理旗舰 无功补偿先锋——青岛绿波杰能

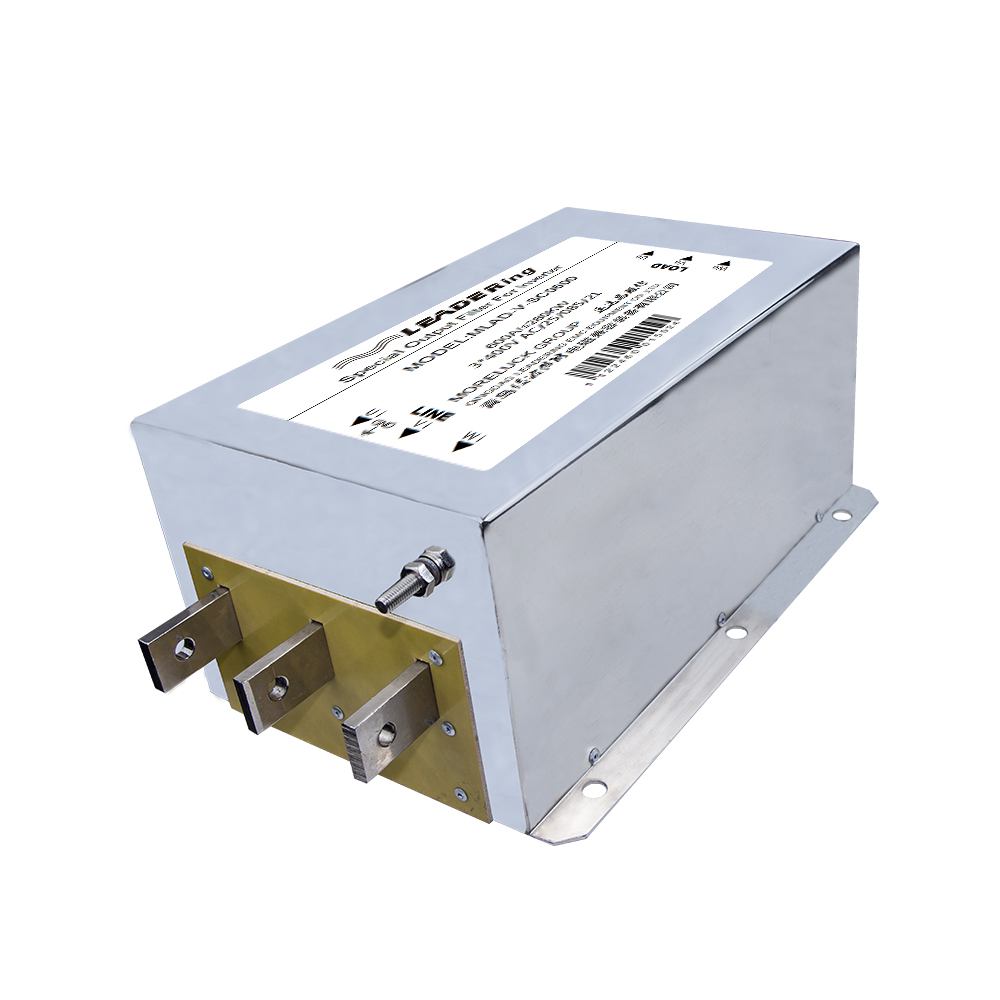

变频器输出滤波器

  MLAD-V-SC变频器输出滤波器,安装于西门子、施耐德、ABB、汇川等国内外知名品牌变频器的输出端,抑制变频器在逆变环节产生的高频谐波,有效解决变频器逆变谐波导致的电动机过热、啸叫、振动、绝缘老化加速及频繁击穿等系列问题,有效保护电动机,延长电动机的使用寿命;另外,MLAD-V-SC变频器输出滤波器还能够有效抑制变频器逆变环节所产生的射频干扰,有效解决变频器射频谐波干扰导致的仪器仪表工作紊乱、通信出现异常等系列问题,为变频系统的安全、稳定、可靠工作保驾护航。
  MLAD-V-SC变频器输出滤波器,凝聚了绿波杰能数10+位从业10+年的研发工程师、服务工程师的经验与智慧。自2005年起,已累计产销1000000+台,它们服务于机械、电子、造纸、供水、暖通、自动化、机器人等行行业业,毫不客气的说,凡是使用变频器的地方,您很有可能就会见到绿波杰能MLAD-V-SC系列变频器输出滤波器的身影。

解决变频器逆变谐波导致的电动机过热、振动、啸叫等问题
解决变频器逆变谐波引起的电动机绝缘老化加速及频繁击穿等电机损坏问题
解决变频器干扰它周围的敏感机电设备、仪器仪表、通信等问题
抑制变频器逆变过程中产生的高频谐波
抑制传导干扰、耦合干扰及射频干扰
抑制共模谐波及差模谐波
保护电动机,延长电动机的有效使用寿命
适用于单相/三相三线/三相四线供电的变频器
额定电压:100V~1200V AC
额定电流:6~1600A(可定制)
适配0.1~1000KW变频器

专门根据变频器产生的谐波特点对变频器输出滤波器的架构及参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
<400A备有1000000+库存,≥400A款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
变频器输出滤波器作用
MLAD-V-SC变频器输出滤波器的主要作用如下

1解决变频器逆变谐波导致的电动机过热、振动、啸叫,电动机绝缘老化加速、频繁被击穿,电动机轴承出现麻点、破裂,电动机出力轴温度过高等问题

2解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决变频器谐波干扰传感器、温控器等仪器仪表的问题

4解决变频器谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

5解决变频器谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

6保护电动机及其周围的敏感用电设备,提高变频系统的安全性、稳定性及可靠性

变频器输出滤波器主要参数

电机参数:100V~1200V±15% AC 50/60Hz 3P3W

电流/功率:额定电流:6A~1600A(可定制)/适配变频器功率:0.1KW~1000KW

滤波频段/效果:10KHz~30MHz/ ≥30%

产品认证:CE/LVD/RoHS

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN001-2015

变频器输出滤波器快速选型表
产品图 变频器输出滤波器型号 适配变频器功率 额定电流 额定电压 外观尺寸(mm) 安装尺寸(mm)
MLAD-V-SC0006-02 1.0KW 6A 220V AC3φ 110*85*39mm 45*75mm
MLAD-V-SC0010-02 1.5KW 10A 220V AC3φ 136*105*42mm 50*94mm
MLAD-V-SC0020-02 3.0KW 20A 220V AC3φ 136*105*42mm 50*94mm
MLAD-V-SC0030-02 4.5KW 30A 220V AC3φ 165*130*50mm 60*115mm
MLAD-V-SC0006 1.5KW 6A 400V AC 3φ 110*85*39mm 45*75mm
MLAD-V-SC0010 3.7KW 10A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-V-SC0020 7.5KW 20A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-V-SC0030 11KW 30A 400V AC 3φ 165*130*50mm 60*115mm
MLAD-V-SC0040 15KW 40A 400V AC 3φ 190*135*60mm 80*120mm
MLAD-V-SC0050 18.5KW 50A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-V-SC0060 22KW 60A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-V-SC0080 30KW 80A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SC0100 37KW 100A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SC0120 45KW 120A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SC0150 55KW 150A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SC0200 75KW 200A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-V-SC0250 90/93KW 250A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SC0300 110KW 300A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SC0350 132KW 350A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-V-SC0400 160KW 400A 400V AC 3φ 400*248*158mm 240*224mm
MLAD-V-SC0500 220KW 500A 400V AC 3φ 400*248*158mm 240*224mm
MLAD-V-SC0600 255KW 600A 400V AC 3φ 400*248*158mm 240*224mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-V-SC系列变频器输出滤波器的常规交付周期:<400A,现货;≥400A,款到后3~10天;具体交付日期,以绿波杰能客服回复为准;
3、MLAD-V-SC变频器输出滤波器有英式接线端子、欧式接线端子、书本型等可供客户选择,如有需要,请直接联系青岛绿波杰能客服;
4、变频器输出滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,变频器输出滤波器的额定电流必须≥电动机实际工作电流×(1.2~1.5),否则,变频器输出滤波器将面临因过流而失效的风险;如变频器与电动机的电流不一致时,以电动机的实际工作电流为准。

变频器输出滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输出滤波器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-V-SC变频器输出滤波器累计出货达1000000+台。

滤波效果更好

可解决≥95%的变频器谐波干扰问题
(据绿波杰能近20年的不完全统计)

1
滤波效能更高

可抑制≥30%的谐波
(背景THD≤5%)

2
滤波频带更宽

有效抑制10KHz~30MHz
频段内的谐波

3
可以替代国内外同类滤波器

可以替代国内外变频器厂家
所提供(OEM)的变频器输出滤波器

4
品质更高

出厂不良率
≤100ppm(1‱)

5
知名品牌器件

采用经严苛检验的知
名品牌元器件

6
变频器输出滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
绿波杰能MLAD-V-SC变频器输出滤波器已和如下品牌的变频器有过较多的成功配套案例,如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
变频器逆变谐波的危害
1、对电动机的危害

变频器逆变过程中产生的谐波会导致电动机出现过热、振动、啸叫等问题;导致电动机的绝缘老化加速以及电动机绝缘被频繁击穿等问题;导致电动机的轴承出现麻点、破裂以及电动机出力轴温度过高等问题

2、对通信、计算机网络、监控等弱电系统的的危害

变频器逆变谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

变频器逆变谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对漏保、断路器等电气元件的危害

变频器逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

变频器逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、变频器谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

4、对漏保、断路器等电气元件的危害

变频器逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

变频器逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、变频器逆变谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

变频器厂家如是说

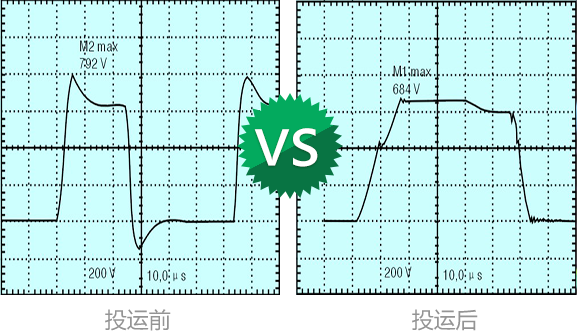

变频器输出滤波器应用效果实例

查看更多+

客户如是说

大定单来自于专业力量的默默付出,为我们的幕后英雄——青岛绿波杰能点赞!

用青岛绿波杰能自主产研的MLAD-V-SC系列变频器专用输出滤波器,成功帮我们预防了变频器输出端的高频谐波导致的电磁谐波干扰问题,保证了我们的设备的正常、稳定、可靠运行,让我们在三个竞争对手中脱颖而出,帮我们拿到了一个大批量定单……

陈部长客户归属地:安徽凤阳

青岛绿波杰能,服务真好

我们只是购买了青岛绿波杰能200多元的变频器输出滤波器,青岛绿波杰能不但视频指导我们安装,还给我们提供了不少电磁兼容方面的建议,青岛绿波杰能的服务,真的是太好了!产品那就更好了,变频器输出滤波器一装,电机噪声去无踪!

耿经理客户归属地:江西

早认识青岛绿波杰能,我能省大几万

早认识青岛绿波杰能的话,我真的是可以省好几万大洋啊,也就不用重新做柜子了,本来应该赚钱的项目,竟然因为谐波干扰问题,让我们干赔了,领导恼火,我自己也非常不爽!以后,还真是要重视变频器的谐波干扰问题,无论是变频器整流产生的谐波,还是变频器逆变产生的谐波,都要重视,及早采取措施,避免信誉与利益的双重损失!

芜湖客户归属地:孙工

变频器干扰压变不用烦,变频器输出滤波器不简单

我们遇到的变频器干扰压力变送器的问题,久攻不下,最后,加了绿波杰能的变频器输出滤波器,压力变送器终于跟我们服软了,老实了。我突然想起了那句话:专业的人做专业的事!变频器谐波干扰问题,还是找青岛绿波杰能去弄吧!

付工客户归属地:枣庄

电话杂音没有了,网络也通畅了

MLAD-V-SC0200型变频器输出滤波器,把我们矿里的电话和网络都给医好了。我们矿里新上的一台75KW的变频器,可把矿里折腾坏了,电话里有很大的杂音,说话根本听不清楚,网络也是时快时慢,搞的我们一度想把变频器拆掉。自从安装了MLAD-V-SC0200型变频器输出滤波器之后,电话杂音没有了,网络也通常了。绿波杰能,好样的……

辛工客户归属地:山西晋中

电机不响了

新风系统的电机有刺耳的尖叫声,加装了MLAD-V-SC0010型变频器输出滤波器之后,刺耳的尖叫声就消失了,这让我们感觉有点儿太神奇了,哈哈……在这里,不得不说,刘一帆刘工真的是好专业,听完我们的描述后,直接告诉我们,加装MLAD-V-SC0010型变频器输出滤波器,有≥95%的可能性帮我们解决电机尖叫问题,当时,我们还有点儿怀疑,没想到,是100%啊……太高兴了!

刘先生客户归属地:山东淄博

实战经验丰富,值得您拥有

在钻井平台的模拟阶段,就发现了变频器谐波问题,并模拟了相应的解决方案——变频器输出端专用滤波器及变频器输出端专用电抗器,但根据实验模拟的数据,定制了相应的产品之后,谐波问题依然突出,定制产品的厂家也说不出子丑寅卯来,没办法,只能放弃原来的供应商。但又该去找谁呢?谁才能真正帮忙解决问题呢?这个问题一直无法得到满意的答案。

王经理客户归属地:江苏

为绿波杰能的服务点一个大大的赞

我厂有两条1500吨/天的水泥生产线,采用DCS系统,每条线均设有4个工作站,依次位于生料站、窑头站、窑尾站及水泥粉磨站。经常出现的问题包括:压力变送器、温度变送器等的显示数值与实际数值不一致;DP通讯模块误报警等。找到青岛绿波杰能后,问题轻松搞定!

单先生客户归属地:山东
