空压机谐波干扰解决方案

  空压机谐波是由变频器在运行过程中产生的,变频器在工作过程中,需要对输入电源用大功率二极管/晶闸管进行整流,用逆变模块对整流后的直流电进行逆变,变成三相交流电,无论是整流还是逆变,都不可避免的要产生高次谐波,这些谐波会对供电系统、负载及其邻近的电气设备产生干扰。为了解决空压机的谐波干扰问题,保证系统的正常、稳定、可靠运行,对空压机的谐波进行治理就必须提上议事日程……


空压机谐波治理措施
  治理空压机谐波干扰问题,抑制其辐射干扰及对供电系统的干扰,可采取滤波、屏蔽、隔离及接地等措施。
1、安装MLAD-VR-SR系列变频器进线侧专用电抗器
  在空压机中的变频器的电源侧,串联合适的绿波杰能MLAD-VR-SR系列变频器进线侧专用电抗器,吸收谐波,增大负载的阻抗,达到抑制空压机谐波的目的。绿波杰能MLAD-VR-SR系列变频器进线侧专用电抗器在减少传输过程中的电磁辐射的同时,还能够提高空压机的功率因数,比较好的情况下,可以将空压机的功率因数提高50%左右。
2、安装MLAD-V-SR系列变频器输入端专用滤波器
  当前,抑制空压机谐波的常用方法就是安装绿波杰能MLAD-V-SR系列变频器输入端专用滤波器,她串联于空压机中的变频器的电源侧,具有滤波效果好、投资成本比较低、安装简单方便、无须维护等优势,因此,绿波杰能MLAD-V-SR系列变频器输入端专用滤波器获得了较为广泛的应用。
3、电源隔离或者是安装隔离变压器
  把变频系统的电源与其它设备分开,或者是在变频器的电源侧加装隔离变压器,切断变频器产生的谐波电流的传输路径。
4、正确的接地
  正确的接地可以有效抵御外来电磁谐波,同时还能够降低空压机对外界的干扰。正确的变频器接地方法是:接地线需要是单独的,接地线长度尽可能的短,其线径要保证在主线径的一半以上为佳。
5、缩短线路长度
  缩短线路长度;电源线与信号线需单独敷设并尽可能的避免交叉,如果必须交叉的话,则需采用十字交叉法;信号的屏蔽层不能接到变频器或者是电机的地,而应该是接到控制线路的公共端。


  除了上述措施之外,您可以可以参考《变频器谐波解决方案》。

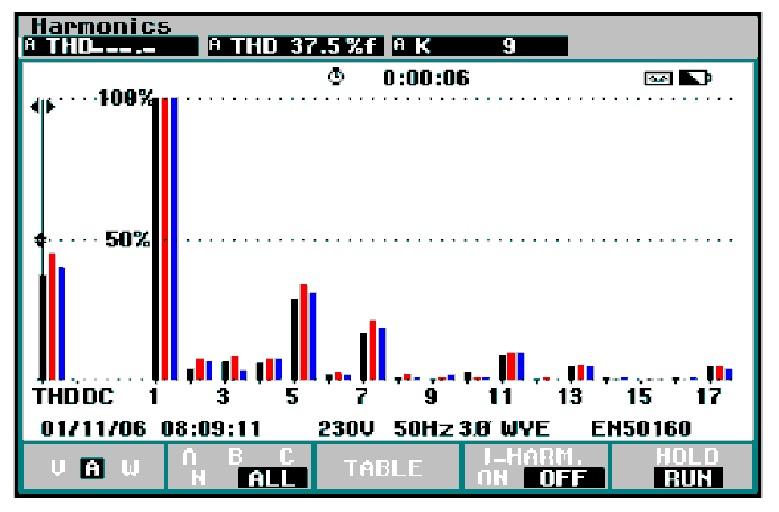

空压机变频器谐波实测图
