无功补偿装置产品分类

product

谐波治理旗舰 无功补偿先锋——青岛绿波杰能

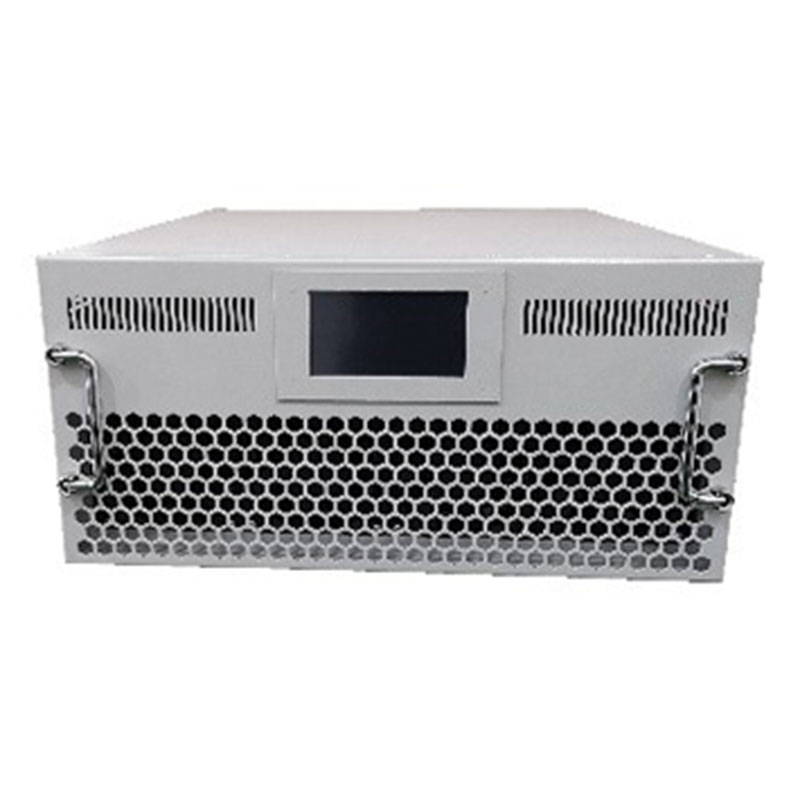

电能质量综合治理装置

  MLAD-PQC电能质量综合治理装置是以MLAD-SVG有源静止无功发生器SVG为基础,同时融合了一定MLAD-APF有源电力谐波滤波器APF的谐波治理功能,将两者的功能完美的揉合在同一个模块中,使用一个控制器来实现无功功率和谐波两种输出。
  MLAD-PQC电能质量综合治理装置集电力电子技术、计算机技术和现代控制系统于一身,通过对其输出电流相位的控制,实现从感性到容性整个范围内进行连续的无功调节,快速补偿系统对无功功率的需求;同时,采集并计算出线路中的谐波电流分量,通过调节三相桥式电路交流侧输出与电网中谐波幅值相等、方向相反的补偿电流,从而能够同时达到谐波治理与无功补偿的目的。
  与传统的MLAD-PHC电能质量综合补偿装置相比,MLAD-PQC电能质量综合治理装置具有响应速度快、补偿效果精确等优点,另外,MLAD-PQC不会与电网发生并联谐振及投切振荡,还可规避传统电容柜对MLAD-PQC电能质量综合治理装置造成的不良影响。
  MLAD-PQC电能质量综合治理装置因其功能更加丰富、投资相对更低、占地面积更小、维保更为简单、方便,得到了越来越多的客户的青睐。

具有无功补偿、谐波治理、调节三相不平衡等多重功能
感性与容性无功补偿、不平衡补偿、零线补偿等可自由组合
0.1ms开始响应,全响应时间<10ms
能够快速滤除系统内的2-13次谐波
适用于THDu=5%~25%的工业负载配电系统
适用于三相三线/三相四线供电的系统
额定电压:380V~690V AC(可定制)
单机容量:30Kvar/50Kvar(可定制)

选用≥3倍额定有效值的IBGT,能长期工作于有较大冲击负载的场合
根据不同的负载环境,装置自动配置谐波电流和无功的比例,更好的满足了系统的电能质量需求
主要应用于非线性负荷、大型交直流电机、整流设备、急剧变化负荷等环境
在轧机、电弧炉、中频炉、密炼机、矿山提升机、电力机车供电系统等有着广泛的应用
已成功服务中航等头部企业1000+家
该产品已累计售出10000+台
该产品的交货周期为:款到后7~30天(视定单情况而定,具体交期,以客服回复为准)

可根据客户实际需求量身定制
电能质量综合治理装置的作用
MLAD-PQC电能质量综合治理装置的主要作用如下

1将系统谐波控制到国标或其它标准的限值内,同时,提升系统的功率因数

2解决功率因数过低导致的“力调电费(罚款)”等问题

3解决谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件的问题

4解决谐波干扰、损坏LED灯、变频空调、微波炉等照明及家用电器的问题

5解决无功功率过高导致的电压损失大、线路损耗高等问题

6解决谐波干扰通信、计算机网络、监控等弱电系统的问题

7提高输配电系统的带载能力,降低系统的增容成本

8降低电网电压波动,提高供电质量,保证区域电网的整体稳定运行

电能质量综合治理装置主要参数

电源参数:380V~690V±20% AC 50/60Hz三相三线/三相四线

补偿类型:谐波补偿、无功功率补偿及不平衡补偿等,用户可以自行设定

补偿效果:动态100%,容量范围内,PF≥0.98

滤波范围:2~13次谐波(滤波频次可选,可分别设定各次谐波补偿值)

滤波效果:单次≥98% 整体THDi<5% THDu<3%

开始响应时间:<0.1ms 全响应时间:<10ms

可组网台数:<10台(不同容量也可组合) MTBF:>13万小时

开关频率:60KHz 控制器:三DSP控制 控制连接:光纤或电气

通信方式:Modbus协议,RS232/485和CAN总线接口

防护等级:IP21 冷却方式:智慧风冷 噪声:<60dB @1m

生产基地:青岛/德州/深圳/西安/扬州

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 61000-4-7 IEC 61642:1997 GB/T 12325-2008 GB/T 14549-93 GB/T 15945-2008 Q/QDLBJN012-2015

电能质量综合治理装置快速选型表
产品图 结构形式 电能质量综合治理装置型号 额定容量 外观尺寸 重量(Kg)
壁挂式 MLAD-PQC-400-30-30WMP3(4) 30Kvar 440*174*600mm 33
壁挂式 MLAD-PQC-400-50-50WMP3(4) 50Kvar 440*174*600mm 37
抽屉式 MLAD-PQC-400-50-50DMP3(4) 50Kvar 440*522*174mm 39
接线式 MLAD-PQC-400-30-30FMP3(4) 30Kvar 440*522*174mm 32
接线式 MLAD-PQC-400-50-50FMP3(4) 50Kvar 440*522*174mm 35

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-PQC系列电能质量综合治理装置的常规交付周期为款到后7~30天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-PQC系列电能质量综合治理装置可根据现场电压等级进行匹配,广泛用于各种中低压配电,如450V、1KV、6KV等;
4、MLAD-PQC电能质量综合治理装置选型时,必须明确如下参数:额定电压(400V/690V等)、无功容量(Kvar)、谐波电流(A)等。为了保证MLAD-PQC电能质量综合治理装置的效果,需预留20%左右的裕量。

电能质量综合治理装置产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于电能质量综合治理装置的产研,近20年来,已成功服务中航等头部企业100+家,MLAD-PQC电能治理综合治理装置累计出货达10000+台。

滤除系统内的2-13次谐波

更好的满足变频、中频
晶闸管等谐波源的谐波治理需求

1
可靠、稳定的长期工作

采用≥3倍额定有效值的IBGT等功率器件
可靠、稳定的长期工作

2
响应速度快

开始响应时间<0.1ms
全响应时间<10ms

3
本机可同时进行三种工作

无功补偿,谐波治理
三相不平衡调节

4
故障保护功能

自动限流运行与全面的故障
保护功能安全稳定

5
更好的满足电能质量需求

根据不同的负载环境
自由配置谐波电流和无功的比例

6
可自由选择补偿组合方式

自由选无功补偿、不平衡补偿
零线补偿等补偿组合方式

7
采用LCL拓扑结构

不会引入高频IGBT谐波干扰
不会发生谐振

8
谐波的危害
1、对漏保、断路器等电气元件的危害

谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对补偿电容器等的危害

谐波会导致补偿电容器出现过热、易鼓肚、漏液、爆裂等问题,降低补偿电容器的使用寿命

5、对照明、家用电器的危害

谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

谐波会造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;谐波还会导致变压器产生噪声

4、对补偿电容器等的危害

谐波会导致补偿电容器出现过热、易鼓肚、漏液、爆裂等问题,降低补偿电容器的使用寿命

5、对照明、家用电器的危害

谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

谐波会造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;变谐波还会导致变压器产生噪声

无功功率的危害
1、导致“力调电费(罚款)”的产生

无功功率过高,会导致系统的功率因数达不到电力部门的考核标准,就会在电费清单中看到“力调电费(罚款)”的身影

2、增大设备及线路损耗

无功功率的增大,会使设备及线路的总电流增大,设备及线路的损耗也随之增大

3、造成线路电压损失增大

电路中无功电流分量增大,总的电流也会增大,电压降:δU=IZ,电压降与电流成正比,因此,线路的电压损失增大

4、降低发电机有功功率的输出

发电机的总容量(即视在功率S)恒定,如果发出的无功功率Q过多,有功功率P相应减少,否则,发电机会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

5、多花“冤枉钱”

无功的存在,要求设计时必须增加变压器的容量,必须增大导体的截面积,让我们多花了很多“冤枉钱”

6、严重影响区域电网的整体稳定运行

无功功率使线路及变压器的电压降增大,导致电网电压波动,供电质量降低,严重影响区域电网的整体稳定运行

7、降低输、变电设备的供电能力

输、变电设备的供电能力是恒定的,如果无功功率Q过多,有功功率P就会相应减少,否则,输、变电设备会过载

电能质量综合治理装置应用效果实例

查看更多+

客户如是说

阳光总在风雨后

因为种种原因,和青岛绿波杰能的合作过程,极其波折,几度下马,又几度上马,把青岛绿波杰能折腾的不轻。但事情往往总是在不经意间让人意外,MLAD-PQC系列电能质量综合治理装置的综合表现,还是让我诧异了一下,效果远远超过我们预期的,关键还省了不少钱。这感觉就是应了那句话:阳光总在风雨后。

林课长客户归属地:广东

谐波治理表现亮眼,无功补偿表现惊艳

绿波杰能MLAD-PQC电能质量综合治理装置,谐波治理效果方面,表现亮眼;无功功率补偿方面,补偿效果可以称得上是惊艳了。很高兴能与青岛绿波杰能合作,相信以后还会有更多的合作机会。青岛绿波杰能,加油!

孙部长客户归属地:上海

小身材,大能量,集APF和SVG功能于一身

绿波杰能MLAD-PQC系列电能质量综合治理装置,既可以治理谐波,同时,还能补偿无功,等于是一台机器实现了APF和SVG的双重功能,而且,实际效果超过了我们的预期,为我们降低了不少的投资,老板乐坏了,哈哈!

金工客户归属地:浙江
