MLAD-V-SR系列变频器输入滤波器,能够有效抑制变频器在整流环节中产生的谐波,防止其注入电网,解决了变频器整流谐波干扰电网中的用电设备的系列问题;与此同时,MLAD-V-SR系列变频器输入滤波器还能够有效阻止电网中的谐波,防止其进入变频器,解决了变频器因电源谐波导致的误报警、误动作、拒动以及整流模块频繁损坏等问题,是名副其实的“双滤王”。
MLAD-V-SR系列变频器输入滤波器,自2005年推向市场以来,一直坚持选用知名品牌的元器件,坚持出厂全检,这些举措保证了MLAD-V-SR变频器输入滤波器的高品质及高滤波效能,帮助绿波杰能收获了越来越多的客户的认可,产品远销美国、澳洲、越南、印度等三十多个国家及地区。
专门根据变频器产生的谐波特点对滤波电感、滤波电容等器件进行了针对性的优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功服务1000+知名客户
该产品已累计售出1000000+台
谐波电流会增加变压器的铜损,谐波电压会增加变压器的铁损,同时,还会增大变压器的温升,影响变压器的绝缘能力,降低变压器的带载能力;
谐波会导致变压器绕与线间电容之间的共振,引起铁芯磁通饱和或歪斜,并因此而产生噪声。
谐波电流会增加变压器的铜损,谐波电压会增加变压器的铁损,同时,还会增大变压器的温升,影响变压器的绝缘能力,降低变压器的带载能力;
谐波会导致变压器绕与线间电容之间的共振,引起铁芯磁通饱和或歪斜,并因此而产生噪声。
变频器谐波会导致电动机出现过热、振动(震动)、啸叫(噪声)等问题;
变频器谐波会导致电动机的绝缘老化加速(电动机使用寿命明显降低)以及电动机绝缘被频繁击穿(电动机频繁损坏)等问题;
变频器谐波会导致电动机的轴承出现麻点、破裂以及电动机出力轴温度过高等问题;
电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;
变压器过热,损坏甚至于烧毁变压器;
无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;
中性线过负荷、发热,甚至于烧坏、着火;
变频器整流产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场。
电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;
变压器过热,损坏甚至于烧毁变压器;
无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;
中性线过负荷、发热,甚至于烧坏、着火;
1解决变频器干扰其它用电设备、通信等问题
2解决电网谐波干扰导致的变频器误动、拒动、误报警、整流模块频繁损坏等问题
3解决设备EMC测试等不通过的问题,与变频器进线电抗器配合使用,EMC测试通过几率将增加至≥95%
4提高变频系统的安全性、稳定性及可靠性
电源参数:100V~1200V±15% AC 50/60Hz 1P/3P3W/3P4W
电流/功率:额定电流:6A~1600A(可定制)/适配变频器功率:0.1KW~1000KW
滤波频段/效果:10KHz~30MHz/ ≥30%
认证:产品认证CE/LVD/RoHS 工厂认证:ISO9000/ISO14000
绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿
绝缘电阻:≥200MΩ @500V DC
环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m
执行标准:IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN001-2015
产品图 | 变频器输入滤波器型号 | 适配变频器功率 | 额定电流 | 额定电压 | 外观尺寸(mm) | 安装尺寸(mm) |
---|---|---|---|---|---|---|
![]() |

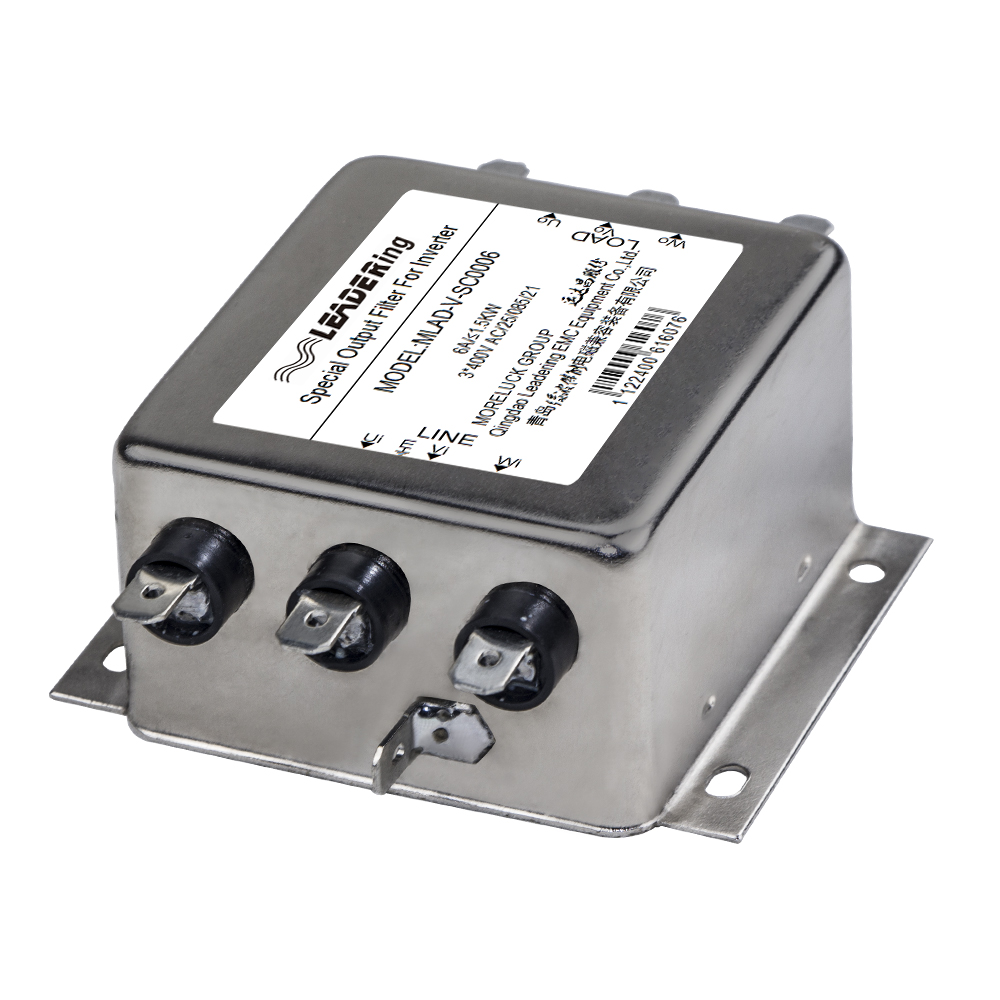

MLAD-V-SR0006S | 0.4KW | 6A | 220V AC1φ | 72*51*30mm | 61mm |
MLAD-V-SR0010S | 0.75KW | 10A | 220V AC1φ | 97*56*45mm | 87mm | |
MLAD-V-SR0020S | 1.5KW | 20A | 220V AC1φ | 97*56*45mm | 87mm | |
MLAD-V-SR0030S | 2.2KW | 30A | 220V AC1φ | 136*105*42mm | 50*95mm | |
![]() |
MLAD-V-SR0006 | 1.5KW | 6A | 400V AC 3φ | 110*85*39mm | 45*75mm |
MLAD-V-SR0010 | 3.7KW | 10A | 400V AC 3φ | 136*105*42mm | 50*94mm | |
MLAD-V-SR0020 | 7.5KW | 20A | 400V AC 3φ | 136*105*42mm | 50*94mm | |
MLAD-V-SR0030 | 11KW | 30A | 400V AC 3φ | 165*130*50mm | 60*115mm | |
MLAD-V-SR0040 | 15KW | 40A | 400V AC 3φ | 190*135*60mm | 80*120mm | |
MLAD-V-SR0050 | 18.5KW | 50A | 400V AC 3φ | 240*165*80mm | 115*145mm | |
MLAD-V-SR0060 | 22KW | 60A | 400V AC 3φ | 240*165*80mm | 115*145mm | |
![]() |
MLAD-V-SR0080 | 30KW | 80A | 400V AC 3φ | 300*220*100mm | 172*195mm |
MLAD-V-SR0100 | 37KW | 100A | 400V AC 3φ | 300*220*100mm | 172*195mm | |
MLAD-V-SR0120 | 45KW | 120A | 400V AC 3φ | 300*220*100mm | 172*195mm | |
MLAD-V-SR0150 | 55KW | 150A | 400V AC 3φ | 300*220*100mm | 172*195mm | |
MLAD-V-SR0200 | 75KW | 200A | 400V AC 3φ | 300*220*100mm | 172*195mm | |
![]() |
MLAD-V-SR0250 | 90/93KW | 250A | 400V AC 3φ | 352*185*112mm | 325*151mm |
MLAD-V-SR0300 | 110KW | 300A | 400V AC 3φ | 352*185*112mm | 325*151mm | |
MLAD-V-SR0350 | 132KW | 350A | 400V AC 3φ | 352*185*112mm | 325*151mm | |
![]() |
MLAD-V-SR0400 | 160KW | 400A | 400V AC 3φ | 470*265*170mm | 290*240mm |
MLAD-V-SR0500 | 220KW | 500A | 400V AC 3φ | 470*265*170mm | 290*240mm | |
MLAD-V-SR0600 | 255KW | 600A | 400V AC 3φ | 470*265*170mm | 290*240mm |
备注:
1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系绿波杰能客服
2、变频器输入滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,变频器输入滤波器的额定电流必须≥电动机实际工作电流×(1.2~1.5),否则,变频器输入滤波器将面临因过流而失效的风险;如变频器与电动机的功率不一致时,以电动机的额定电流为准。
青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入滤波器的研发、生产与销售,近20年来,已成功服务知名企业1000+家,MLAD-V-SR变频器输入滤波器累计出货达1000000+台。
可解决≥95%的变频器谐波干扰问题
(据绿波杰能近20年的不完全统计)
可抑制≥30%的谐波
(背景THD≤5%)
有效抑制10KHz~30MHz
频带内的谐波
采用经严苛检验的知
名品牌元器件
出厂不良率
≤100ppm
可以替代国内外变频器厂家
所提供(OEM)的变频器输入滤波器
青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入滤波器的研发、生产与销售,近20年来,已成功服务知名企业1000+家,MLAD-V-SR变频器输入滤波器累计出货达1000000+台。
绿波杰能MLAD-V-SR变频器输入滤波器已和如下品牌的变频器有过较多的成功配套案例,如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌,绿波杰能都有100+的成功配套案例
选用别的厂家生产的变频器输入滤波器,根本没啥效果,但选用MLAD-V-SR0030变频器输入滤波器,问题一下子就解决了,总之,就是一句话:牛!还是青岛绿波杰能牛!
解决变频器干扰监控问题,其实并不难,加绿波杰能MLAD-V-SR变频器输入滤波器,就成了!青岛绿波杰能帮我们轻松加愉快的搞定了变频器运行过程中产生的谐波干扰监控,导致监控画面出现条纹、看不清等问题,我正在给领导提合理化建议,让青岛绿波杰能来做我们的长期电磁兼容问题顾问!
绿波杰能帮我们顺利通过了CE认证中的EMC测试,在这里,只想表示感谢,除了感谢,还是感谢!这个EMC测试,卡了我们脖子好几个月,找了好几个供应商,想了N多办法,都没成功,直到青岛绿波杰能的出现。相信青岛绿波杰能会越来越好!
经过高校老师的推荐,我们购买了青岛绿波杰能生产的MLAD-V-SR0020型变频器输入滤波器,顺利解决了电源谐波干扰变频器导致的多线切割机工作不稳定等问题。在这里,我只想说,青岛绿波杰能,获得高校老师认可的品牌,真牛!
MLAD-V-SR0020型变频器输入滤波器,真的把漏电保护器给制服了。我给村里新上的自来水,采用的是变频器,变频器一上电,漏电保护器马上就动作,但按照规定,又不能舍弃漏电保护器。变频器厂家给我推荐了绿波杰能。联系之后,技术支持的付工让我安装MLAD-V-SR0020型变频器输入滤波器,并且告诉我:变频器输入滤波器与变频器之间的连接导线越短,效果越好。这次,我专门实验了一把,连接导线相差10公分,效果就相差很大的,服了!
青岛绿波杰能是我们的电磁兼容装备主要供应商,也是我们的电磁兼容顾问。和青岛绿波杰能的合作,要追踪到十几年前在浙江的一个现场。也就是那一次合作,青岛绿波杰能出色的解决变频器谐波干扰问题的能力,征服了我们。从那个时候开始,我们就尝试与青岛绿波杰能进行长期合作,这么多年磨合下来,青岛绿波杰能已经成为我们的主力电磁兼容产品供应商。
