谐波治理旗舰 无功补偿先锋——青岛绿波杰能

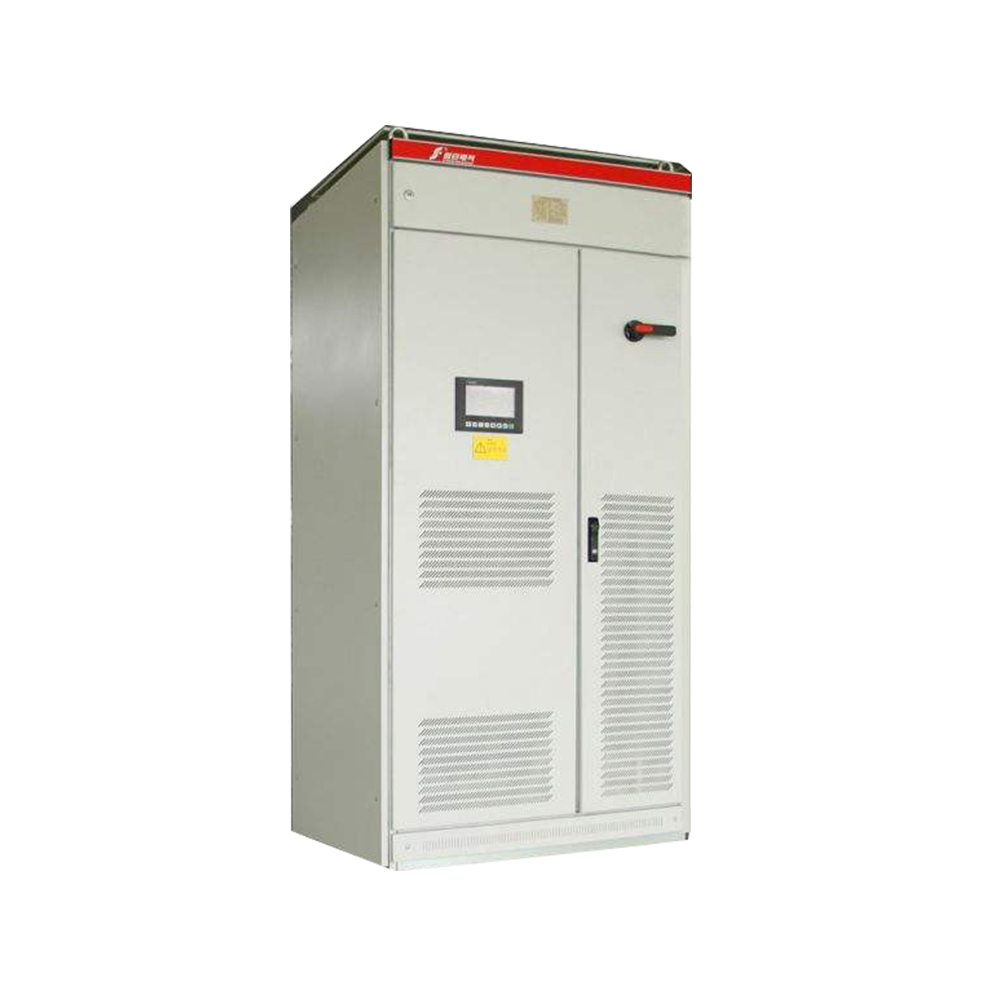

有源电力谐波滤波器APF

MLAD-APF有源电力谐波滤波器是新一代主动型动态抑制谐波、补偿无功的电力电子装置。MLAD-APF有源电力滤波器采用现代电力电子技术和基于高速DSP器件的数字信号处理技术,由指令电流运算电路和补偿电流发生电路两个主要部分组成。
MLAD-APF有源电力谐波滤波器的指令电流运算电路会实时监测线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。
MLAD-APF有源电力谐波滤波器在工业、商业和机关团体的配电网中,如电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等得到了较为广泛的应用,帮助他们降低谐波、减少电气设备损坏、延长电气设备使用寿命、提升电能质量、提高供电可靠性。

单次谐波抑制率≥98%
系统治理后,THDi≤5%,THDu≤3%
适用于三相三线/三相四线供电的系统
额定电压:380V~690V AC
单机容量:30A~750A
响应速度快,0.1ms开始响应,全响应时间<10ms
可以滤除2~50次谐波,可选择性滤波,各次谐波补偿可分别设定
全频段治理,选定的每次谐波可进行幅值补偿设定

适用于油机供电等电压幅值频率偏差大、电压畸变率高的场合三电平设计,开关纹波更小,符合CLASS A级EMI标准
各模块均可独立运行,可用性更高,并可在线扩容
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制
电力系统谐波的危害
1、对电力系统的影响

造成电网污染,电网电压的严重畸变,影响线路的稳定运行和电网质量;

供电系统损耗增加,功率因数降低。

2、对电力设备的危害

电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;

变压器过热,损坏甚至于烧毁变压器;

无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;

断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;

中性线过负荷、发热,甚至于烧坏、着火;

3、产生对计算机网络、通信、有线电视等弱电系统的干扰
4、谐波对人体的影响

变频器整流产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场。

2、对电力设备的危害

电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;

变压器过热,损坏甚至于烧毁变压器;

无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;

断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;

中性线过负荷、发热,甚至于烧坏、着火;

传统谐波治理方式的弊端
1、电容器降容引起谐振点偏移,从而诱发系统谐振
2、LC回路容易过流过热,故障率高,长期工作时可能会爆炸烧毁
3、谐波补偿精度低,响应速度慢
有源电力谐波滤波器作用
MLAD-APF有源电力谐波滤波器的主要作用如下

1解决电源谐波导致的断路器无故跳闸等问题

2解决电源谐波导致的无功补偿电容器过热、变形、爆炸、频繁故障等问题

3解决谐波导致的变压器、母排、电机等噪音不正常、明显偏大等问题

4解决谐波导致的三相负荷较为平衡的状态下,变压器及电缆N线过流、过热等问题

5解决谐波导致的系统损耗大、功率因数低、“力调电费(罚款)”等问题

6解决谐波导致的PLC通讯、过程控制器、精密仪器仪表工作受干扰等问题

7解决谐波导致的系统电压波动、关键时刻,发电机带载失败等问题

8提高电力系统的可靠性、稳定性及安全性

有源电力谐波滤波器主要参数

电源参数:380V~690V±20% AC 50/60Hz三相三线/三相四线

滤波范围:2~50次谐波(滤波频次可选,可分别设定各次谐波补偿值)

无功补偿效果:谐波补偿、无功功率补偿及不平衡补偿等,用户可以自行设定

开始响应时间:<0.1ms

全响应时间:<10ms

可组网台数:<10台(不同容量也可组合) MTBF:>13万小时

开关频率:60KHz 控制器:三DSP控制 控制连接:光纤或电气

通信方式:Modbus协议,RS232/485和CAN总线接口

防护等级:IP21 冷却方式:智慧风冷 噪声:<60dB @1m

工厂认证:ISO9000/ISO14000

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 61000-4-7 / IEC 61642 / GB/T 12325 / GB/T 14549 / GB/T 15945 / Q/QDLBJN014-2015

有源电力谐波滤波器快速选型表
产品图 结构形式 有源电力谐波滤波器型号 额定容量 外观尺寸 重量(Kg)
壁挂式 MLAD-APF-400-30-30WC3 30A 600*800*2200mm 200
壁挂式 MLAD-APF-400-40-40WC3(4) 40A 600*800*2200mm 200
壁挂式 MLAD-APF-400-50-50WC3(4) 50A 600*800*2200mm 200
壁挂式 MLAD-APF-400-75-75WC3(4) 75A 600*800*2200mm 203
抽屉式 MLAD-APF-400-50-50DC3(4) 50A 600*800*2200mm 208
抽屉式 MLAD-APF-400-75-75DC3(4) 75A 600*800*2200mm 210
抽屉式 MLAD-APF-400-50-100DC3(4) 100A 600*800*2200mm 256
抽屉式 MLAD-APF-400-75-150DC3(4) 150A 600*800*2200mm 260
抽屉式 MLAD-APF-400-75-225DC3(4) 225A 600*800*2200mm 309
抽屉式 MLAD-APF-400-75-300DC3(4) 300A 600*800*2200mm 359
抽屉式 MLAD-APF-400-75-375DC3(4) 375A 600*800*2200mm 408
抽屉式 MLAD-APF-400-75-450DC3(4) 450A 600*800*2200mm 458
抽屉式 MLAD-APF-400-75-525DC3(4) 525A 600*800*2200mm 507
接线式 MLAD-APF-400-50-50FC3(4) 50A 600*800*2200mm 200
接线式 MLAD-APF-400-75-75FC3(4) 75A 600*800*2200mm 203
接线式 MLAD-APF-400-100-100FC3(4) 100A 800*1000*2200mm 265
接线式 MLAD-APF-400-75-150FC3(4) 150A 600*800*2200mm 245
接线式 MLAD-APF-400-100-200FC3(4) 200A 800*1000*2200mm 330
接线式 MLAD-APF-400-75-225FC3(4) 225A 600*800*2200mm 287
接线式 MLAD-APF-400-100-300FC3(4) 300A 800*1000*2200mm 395
接线式 MLAD-APF-400-75-375FC3(4) 375A 600*800*2200mm 371
接线式 MLAD-APF-400-100-400FC3(4) 400A 800*1000*2200mm 460
接线式 MLAD-APF-400-75-450FC3(4) 450A 600*800*2200mm 413
接线式 MLAD-APF-400-100-500FC3(4) 500A 800*1000*2200mm 522
接线式 MLAD-APF-400-75-525FC3(4) 525A 600*800*2200mm 455
接线式 MLAD-APF-660-100-100FC3 100A 800*1000*2200mm 280
接线式 MLAD-APF-660-100-200FC3 200A 800*1000*2200mm 360
接线式 MLAD-APF-660-100-300FC3 300A 800*1000*2200mm 440
接线式 MLAD-APF-660-100-400FC3 400A 800*1000*2200mm 520
接线式 MLAD-APF-660-100-500FC3 500A 800*1000*2200mm 600

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系绿波杰能客服
2、MLAD-APF系列有源电力谐波滤波器可根据现场电压等级进行匹配,广泛用于各种中低压配电,如450V、1KV、6KV等;
3、有源电力谐波滤波器选型时,必须明确如下参数:额定电压(400V/690V等)、谐波电流(KA)等。为了保证MLAD-APF有源电力谐波滤波器的谐波治理效果,谐波电流需预留20%左右的裕量。

典型案例

查看更多+

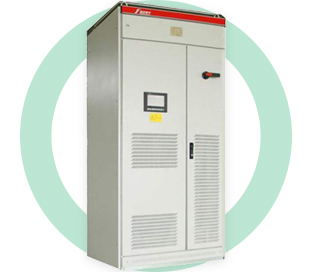

有源电力谐波滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于有源电力谐波滤波器的研发、生产与销售,近20年来,已成功服务知名企业100+家,MLAD-GFC有源电力谐波滤波器累计出货达10000+台。

2~50次全频段治理

2~50次全频段治理
每次谐波均可设定补偿幅度

1
2)多种补偿方式

谐波补偿、无功功率补偿及不平衡补偿
等多种补偿方式

2
单次谐波治理效率≥98%

系统谐波治理后,
THDi<5%,THDu<3%

3
响应速度快

开始响应时间<0.1ms
全响应时间<10ms

4
三电平设计

开关纹波更小
符合CLASS A级EMI标准

5
适用电压畸变高的场合

适用于油机供电等电压幅值
频率偏差大的场合

6
客户如是说

绿波杰能,无悔的选择!

以前试用过有源电力谐波滤波器,但效果并不理想,所以,试用青岛绿波杰能生产的有源电力谐波滤波器,并没有抱太大的希望,但投运之后,看到数据之后,我眼睛亮了,MLAD-APF有源电力谐波滤波器的表现用“惊艳”两个字来希望,一点儿都不夸张。试过用之后,我们又毫不犹豫的又定购了几台。青岛绿波杰能,您无悔的选择!

汤工客户归属地:山西

价不是最低的,但滤波效果真的好

当时,很多没有中标的单位认为:青岛绿波杰能之所以能够中标,就是因为他们离得近。其实不然,这固然是其中的一个考量因素,但更重要的是,通过对青岛绿波杰能进行参观了解、认真沟通,我们一致认为:青岛绿波杰能在有源电力谐波滤波器方面,还是有比较高的造诣的。所以,当时青岛绿波杰能的报价虽然有点儿小贵,但我们还是坚决选择他们的产品。但效果证明,我们当初的选择是明智的。

辛经理客户归属地:山东

我看好青岛绿波杰能生产的有源电力谐波滤波器

当初,我就看好绿波杰能生产的MLAD-APF系列有源电力谐波滤波器,是因为看过绿波杰能的产品资料,跟绿波杰能的工程师沟通过之后,我心里就有一些笃定:相信绿波杰能生产的MLAD-APF有源滤波器应该不会差。事实证明,我的判断还是非常准确的,为我当初的选择而高兴!

唐科客户归属地:上海

靠谱,是绿波杰能闪亮的名片

绿波杰能自主研发生产的MLAD-APF系列有源电力谐波滤波器,将我司的谐波由原来的18.65%,降低到了现在的4.27%,彻底解决了我司所存在的电力线缆过热、变压器过热、测控仪表读数不准等系列问题,让我这个设备主管抱住了饭碗……

邵经理客户归属地:福建漳州
