滤波电抗器产品分类
帮助客户构建和谐的用电环境，提高电能利用率
MLAD-APFR系列APF专用电抗器是绿波杰能专门为有源电力谐波滤波器APF专门量身定制的产品，其可以抑制有源电力谐波滤波器输出电流的脉冲波动及浪涌，滤除IGBT等逆变器动作过程中所产生的高频电流成分，使并网逆变器获得一定的阻尼特性，更利于有源电力谐波滤波器APF控制系统的设计。
MLAD-APFR系列APF专用电抗器采用0.1mm或0.23mm的优质趋向性硅钢片、高频非晶合金、铁氧体等高频磁性材料，具有损耗低、线性度好、抗高频谐波能力强等诸多特点。
MLAD-APF系列APF专用电抗器有空芯和铁芯两种供客户选择。APF专用空芯电抗器具有线性度好、无磁饱和、无振动源、噪音低、温升低（≤60K）等特点；APF专用铁芯电抗器在某段的线性度比铁氧体更好。APF专用空芯电抗器的缺点是体积比较大，APF专用铁芯电抗器的缺点是噪声大（铁芯磁滞比铁氧体大）、温度略高（≤65K）。
采用优质取向或高频非晶合金、铁氧体等高频磁性材料
已成功服务30+知名客户
该产品已累计售出100000+台
额定电压：380~690V
额定电流：50~600A
额定电感：0.1~10mH
载波频率：6~18KHz
结构形式：干式铁芯/空芯
安装位置：在柜体或密闭防爆壳体内（煤矿井下防爆壳体内）
绝缘耐热等级：F级(绝缘耐热温度155℃)
是否支持定制：支持
电抗值的偏差：在工频额定电流下电抗值的偏差为-10~+10%
温度开关动作温度：≤140℃（常闭），安装在线圈中心（正面）风道内
电抗最高点温度：≤130℃
工厂认证：ISO9000/ISO14000
绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻：≥100MΩ @1000V DC
环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m
执行标准：IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015
| 产品图 |

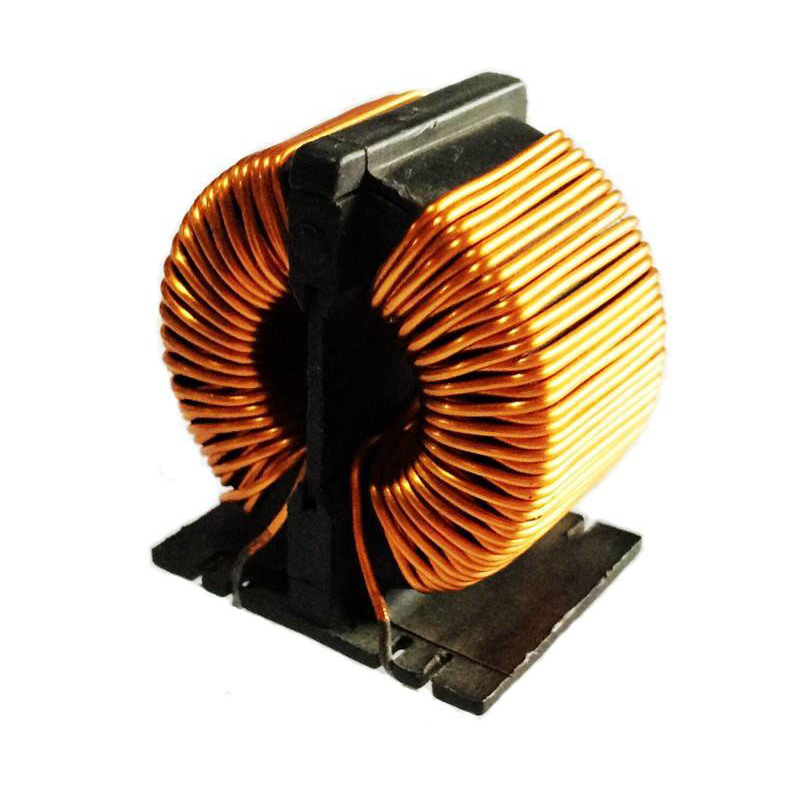

磁环电抗器APFR-M 滤波电抗器APFR-S |
载波频率(KHz) | 额定电流(A) | 电感量(mH) | 重量(Kg) | 外观尺寸(mm) | 安装尺寸(mm) |
|---|---|---|---|---|---|---|---|
|
MLAD-APFR-M0050H10 | 20 | 50 | 0.1 | 0.4 | 70*40*70 | 55*30 |
| MLAD-APFR-M0050H20 | 20 | 50 | 0.2 | 0.8 | 70*55*70 | 55*45 | |
| MLAD-APFR-S0100H48 | 10 | 100 | 0.48 | 25.0 | 270*185*310 | 150*120 | |
| MLAD-APFR-S0150H30 | 10 | 150 | 0.3 | 33.0 | 270*210*310 | 150*135 | |
| MLAD-APFR-S0200H24 | 10 | 200 | 0.24 | 43.0 | 280*210*385 | 165*135 | |
| MLAD-APFR-S0250H18 | 10 | 250 | 0.18 | 50.0 | 280*220*385 | 165*145 | |
| MLAD-APFR-S0300H15 | 10 | 300 | 0.15 | 62.0 | 280*240*385 | 165*165 | |
| MLAD-APFR-SS0100H10 | 10 | 100 | 0.1 | 6.6 | 160*130*190 | 100*65 | |
| MLAD-APFR-SS0150H06 | 10 | 150 | 0.06 | 7.0 | 160*130*190 | 100*65 | |
| MLAD-APFR-SS0200H05 | 10 | 200 | 0.05 | 8.8 | 160*135*220 | 100*65 | |
| MLAD-APFR-SS0250H04 | 10 | 250 | 0.04 | 10.0 | 160*140*220 | 100*70 | |
| MLAD-APFR-SS0300H03 | 10 | 300 | 0.03 | 11.1 | 160*150*220 | 100*75 | |
| MLAD-APFR-SL0100H40 | 10 | 100 | 0.40 | 24.0 | 220*195*255 | 135*120 | |
| MLAD-APFR-SL0150H24 | 10 | 150 | 0.24 | 33.0 | 270*210*310 | 150*135 | |
| MLAD-APFR-SL0200H20 | 10 | 200 | 0.20 | 43.0 | 270*220*310 | 150*145 | |
| MLAD-APFR-SL0250H16 | 10 | 250 | 0.16 | 50.0 | 280*220*385 | 165*145 | |
| MLAD-APFR-SL0300H12 | 10 | 300 | 0.12 | 62.0 | 280*225*385 | 165*145 | |
| MLAD-APFR-TS0100H10 | 10 | 100 | 0.10 | 12.5 | 230*150*220 | 110*75 | |
| MLAD-APFR-TS0150H06 | 10 | 150 | 0.06 | 16.0 | 230*160*220 | 110*85 | |
| MLAD-APFR-TS0200H05 | 10 | 200 | 0.05 | 26.3 | 260*185*235 | 140*110 | |
| MLAD-APFR-TS0250H04 | 10 | 250 | 0.04 | 30.0 | 260*185*270 | 140*110 | |
| MLAD-APFR-TS0300H03 | 10 | 300 | 0.03 | 36.8 | 300*190*295 | 170*110 |
备注：
1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、APF专用电抗器的选型必须明确如下参数：额定电压（220V/400V等）、额定电流(A)、电感量(mH)、载波频率（KHz）等参数。
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于APF专用电抗器的研发、生产与销售，近20年来，已成功服务知名企业30+家，MLAD-APFR专用电抗器累计出货达100000+台。
