谐波治理旗舰无功补偿先锋——青岛绿波杰能

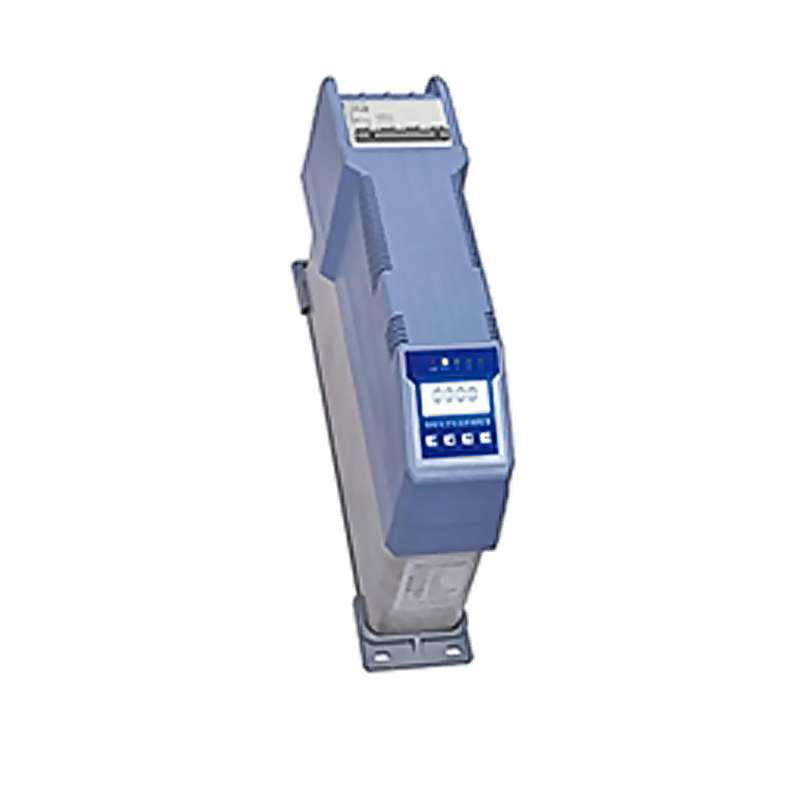

智能无功补偿电力电容器

MLAD-IC/HIC智能无功补偿电力电容器是全新一代的无功补偿器件，它将现代测控、电力电子、网络通信、自动化控制等先进技术完全的融合于一身。与传统的无功补偿装置相比，它具有补偿效果更好、体积更小、能耗更低、性价比更高、选用更加灵活、维护更加方便、使用寿命更长、可靠性更高等诸多竞争优势，能够更好的满足当代电网对于无功补偿的更高要求。
MLAD-IC/HIC智能无功补偿电力电容器采用模块化结构，体积更小，接线简单，维护方便，更容易扩容；采用具有过热保护功能的高品质自愈式低压补偿电容器；采用嵌入式投切开关，实现了补偿电容器的无涌流冲击、无操作过电压的“过零投切”；融合短路保护、过欠压保护、缺相保护等完善的保护功能，延长了其使用寿命；采用无功潮流预测及延时多点采用等技术，确保投切过程中不会发生振荡；具有三相补偿、分相补偿、混合补偿、分级优化补偿、混合分级优化补偿等多种补偿方式可选。
MLAD-IC/HIC智能无功补偿电力电容器已在轨道交通、石油、化工、电力、冶金、造纸、楼宇、建筑、民宅、商场、餐饮各个领域的箱变、成套柜、户外配电箱等得到了较为广泛的应用。

提高系统功率因数

提升电能质量

降低线路电压损失

节约电能

适用于三相三线/三相四线供电的系统

额定电压：380V~690V AC

单机容量：30Kvar(分补)/40Kvar（共补）/60Kvar(混补)动器

电压过零投入,电流过零切除、投切涌流小、微功耗、无拉弧、无谐波注入,大大提高了设备的耐电压,电流冲击

采用干式自愈式电容器，无泄漏、整体阻燃防暴、绿色环保,年衰减率小

在轨道交通、石油、化工、电力、冶金、造纸、楼宇、建筑、民宅、商场、餐饮各个领域的箱变、成套柜、户外配电箱等得到了较为广泛的应用
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制

无功功率的危害

1、导致电流增大和视在功率增加，从而使电气设备容量和导线容量增加。

2、使线路及变压器的电压降增大，导致电网电压波动，供电质量降低，严重影响区域电网的整体稳定运行。

3、无功功率增加使总电流增大，设备及线路的损耗也随之增大。

传统无功补偿方式的弊端

1、电容器降容引起谐振点偏移，从而诱发系统谐振

2、LC回路容易过流过热，故障率高，长期工作时可能会爆炸烧毁

3、响应速度慢，补偿容量非连续可调，对波动性负载补偿效果差

4、无法满足容性和感性无功交替变化的场合的无功补偿需求

5、配电三相严重不平衡的场合，动态性和准确性都难以满足客户需求

智能无功补偿电力电容器作用

MLAD-IC/HIC智能无功补偿电力电容器的主要作用如下

1解决功率因数低导致的“力调电费”等问题

2解决三相负荷不平衡问题

3解决工厂等系统内因使用大功率用电设备导致的电压不稳定等问题

4解决发电机的有功功率输出不足等问题

5解决工厂等系统内因功率因数过低导致的电能损耗大等问题

6节约电能

7稳定电力系统的电压

8提高电力系统的安全性、稳定性及可靠性

智能无功补偿电力电容器主要参数

电源参数：220V~690V±20% AC 50/60±3%Hz 单相/三相

电压波形：正弦波 THD≤5% 消耗功率：＜0.5W(切除状态时) ＜1W（投入状态时）

无功补偿误差：≤最小智能无功补偿电力电容器容量的75%

投切间隔：＞10s 无功容量：单台≤40Kvar（共补，可定制）单台≤30Kvar（分补，可定制）

响应时间：＜1s 电压误差：≤0.5% 电流误差：≤1.0% 温度误差：±1℃ 时间误差：±0.1s

控制准确率：100% 容量运行衰减率：＜1%/年容量投切衰减率：≤0.1%/万次故障率：≤0.1%/年

通信方式：Modbus协议，RS232/485和CAN总线接口

防护等级：IP21 冷却方式：智慧风冷噪声：＜60dB @1m

工厂认证：ISO9000/ISO14000

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：GB/T 15576-2008 / GB/T 7251.8-2005 / DL/T 478-2001 / Q/QDLBJN013-2015

智能无功补偿电力电容器快速选型表

补偿方式	标准型智能无功补偿电力电容器MLAD-IC 滤波型智能无功补偿电力电容器MLAD-HIC	额定容量(Kvar)	额定电压(V)	电抗率	外形尺寸(mm)	安装尺寸(mm)
分补	MLAD-IC-DC002P5-250-0	2.5	250	--	340×80×300	362×52
分补	MLAD-IC-DC0005-250-0	5	250	--	340×80×300	362×52
分补	MLAD-IC-DC0007P5-250-0	7.5	250	--	340×80×270	362×52
分补	MLAD-IC-DC0010-250-0	10	250	--	340×80×270	362×52
分补	MLAD-IC-DC0015-250-0	15	250	--	340×80×250	362×52
分补	MLAD-IC-DC0020-250-0	20	250	--	340×80×250	362×52
分补	MLAD-IC-DC0025-250-0	25	250	--	340×80×250	362×52
分补	MLAD-IC-DC0030-250-0	30	250	--	340×80×250	362×52
共补	MLAD-IC-CC0007P5-450-0	2.5+5	450	--	340×80×250	362×52
共补	MLAD-IC-CC0010-450-0	5+5	450	--	340×80×250	362×52
共补	MLAD-IC-CC0015-450-0	5+10	450	--	340×80×250	362×52
共补	MLAD-IC-CC0020-450-0	10+10	450	--	340×80×250	362×52
共补	MLAD-IC-CC0030-450-0	15+15	450	--	340×80×300	362×52
共补	MLAD-IC-CC0040-450-0	20+20	450	--	340×80×300	362×52
共补	MLAD-IC-CC0050-450-0	25+25	450	--	340×80×340	362×52
混补	MLAD-IC-HC0015-450-0	10D+5C	450	--	402×112×235	380×70
混补	MLAD-IC-HC0020-450-0	10D+10C	450	--	402×112×265	380×70
混补	MLAD-IC-HC0030-450-0	20D+10C	450	--	402×112×265	380×70
混补	MLAD-IC-HC0040-450-0	20D+20C	450	--	402×112×325	380×70
混补	MLAD-IC-HC0050-450-0	30D+20C	450	--	402×112×325	380×70
混补	MLAD-IC-HC0060-450-0	30+30C	450	--	402×112×385	380×70
分补	MLAD-HIC-DC0005-280-7/14	5	280	□7% □14%（可选）	485×185×380	460×130
分补	MLAD-HIC-DC0010-280-7/14	10	280	□7% □14%（可选）	485×185×380	460×130
分补	MLAD-HIC-DC0015-280-7/14	15	280	□7% □14%（可选）	485×185×380	460×130
分补	MLAD-HIC-DC0020-280-7/14	20	280	□7% □14%（可选）	485×185×380	460×130
分补	MLAD-HIC-DC0025-280-7/14	25	280	□7% □14%（可选）	485×185×380	460×130
分补	MLAD-HIC-DC0030-280-7/14	30	280	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0005-480-7/14	5	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0010-480-7/14	10	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0015-480-7/14	15	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0020-480-7/14	20	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0025-480-7/14	25	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0030-480-7/14	30	480	□7% □14%（可选）	485×185×380	460×130
共补	MLAD-HIC-CC0040-480-7/14	40	480	□7% □14%（可选）	485×185×380	460×130

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、MLAD-IC/HIC智能无功补偿电力电容器选型时，必须明确如下参数：额定电压（400V/690V等）、无功容量(Kvar)、负载类型等。为了保证MLAD-IC/HIC智能无功补偿电力电容器的效果，需预留20%左右的裕量。

典型案例

查看更多+

智能无功补偿电力电容器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于智能无功补偿电力电容器的研发、生产与销售，近20年来，已成功服务知名企业100+家，MLAD-IC/HIC电能治理综合治理装置累计出货达100000+台。

自动组网

每个模组自动生成ID
自动组网

1

不会产生震荡

投切过程中
不会产生震荡

2

响应速度快

响应速度快
响应时间＜1s

3

具有分相补偿功能

具有分相补偿功能
可频繁投切

4

安全可靠

规避电容爆裂
绝缘受损等安全问题

5

具有通讯功能

具有通讯功能
可远程操控

6
