谐波治理旗舰无功补偿先锋——青岛绿波杰能

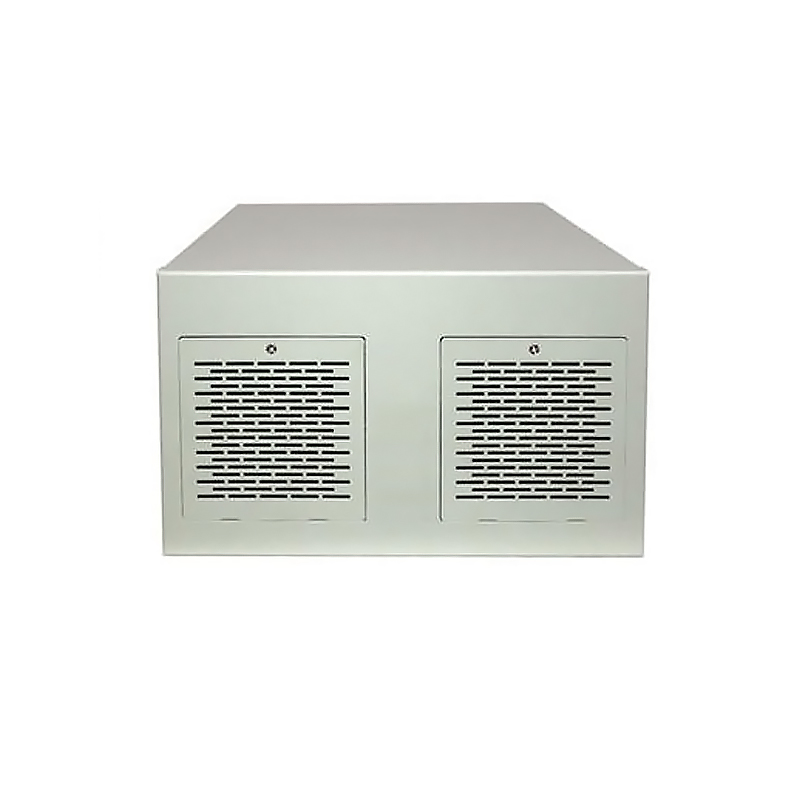

直流驱动器专用补偿器PFC

MLAD-PFC直流驱动器专用补偿器PFC是专门为品牌直流驱动器量身定制的产品，它集谐波抑制、功率因数提升、效率提升等功能于一身。近20年来，绿波杰能已经利用MLAD-PFC直流驱动器专用补偿器PFC帮助了100多家知名企业解决了他们所遇到的直流驱动器谐波干扰其它用电设备，直流驱动器功率因数较低，直流驱动器效率较低等问题，帮助他们将直流驱动器的功率因数提升至≥0.90,效率≥0.90，并因此而得到了广大新老客户的一致好评。

抑制直流驱动器运行过程中产生的谐波

提高直流驱动系统的功率因数≥0.90

提高直流驱动系统的效率≥0.90

适用于单相/三相三线供电的直流驱动器

额定电压：100V~690V AC

额定电流：6~1600A

适配0.1~900KW直流驱动器

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件、选用优质自愈式电力滤波电容器已成功匹配西门子、伦茨、拉法特、VEM、山洋等100+国内外知名品牌的直流驱动器
已成功服务1000+知名客户
该产品已累计售出1000000+台

可根据客户实际需求量身定制

无功功率的危害

1、导致电流增大和视在功率增加，从而使电气设备容量和导线容量增加。

2、使线路及变压器的电压降增大，导致电网电压波动，供电质量降低，严重影响区域电网的整体稳定运行。

3、无功功率增加使总电流增大，设备及线路的损耗也随之增大。

直流驱动器专用补偿器PFC作用

MLAD-PFC直流驱动器专用补偿器PFC的主要作用如下

1解决直流驱动器逆变过程中产生的谐波干扰其它用电设备的问题

2有效提升直流驱动系统的功率因数cosφ；

3有效提升直流驱动系统的效率；

4提高直流驱动系统的安全性、稳定性及可靠性。

直流驱动器专用补偿器PFC主要参数

电源参数：100V~1200V±15% AC 50/60Hz三相三线

电流/功率：额定电流：6A~1600A(可定制)/适配直流驱动器功率：0.1KW~1000KW

功率因数：≥0.90（可根据用户要求定制）效率≥0.90（可根据用户要求定制）

工厂认证：ISO9000/ISO14000

绝缘等级：L-L：1450V AC，1min L-N：1500V DC，1min 无飞弧击穿

绝缘电阻：≥200MΩ @500V DC

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / JB/T 5346-2014 / Q/QDLBJN004-2015

五、直流驱动器专用补偿器PFC快速选型表

直流驱动器专用补偿器PFC型号	适配直流驱动器功率	额定电流	额定电压	外观尺寸	安装尺寸
MLAD-PFC-SR0006	1.5KW	6A	400V AC 3φ	190225130mm	200*190mm
MLAD-PFC-SR0010	3.7KW	10A	400V AC 3φ	270270190mm	240*110mm
MLAD-PFC-SR0015	5.5KW	15A	400V AC 3φ	170160230mm	150*75mm
MLAD-PFC-SR0020	7.5KW	20A	400V AC 3φ	200190260mm	195*85mm
MLAD-PFC-SR0030	11KW	30A	400V AC 3φ	190225130mm	200*190mm
MLAD-PFC-SR0040	15KW	40A	400V AC 3φ	190225130mm	200*190mm
MLAD-PFC-SR0050	18.5KW	50A	400V AC 3φ	250190320mm	210*105mm
MLAD-PFC-SR0060	22KW	60A	400V AC 3φ	250190320mm	210*105mm
MLAD-PFC-SR0080	30KW	80A	400V AC 3φ	260200320mm	240*120mm
MLAD-PFC-SR0100	37KW	100A	400V AC 3φ	260200320mm	240*120mm
MLAD-PFC-SR0120	45KW	120A	400V AC 3φ	350200350mm	260*130mm
MLAD-PFC-SR0150	55KW	150A	400V AC 3φ	350200350mm	260*130mm
MLAD-PFC-SR0200	75KW	200A	400V AC 3φ	360220360mm	260*130mm
MLAD-PFC-SR0250	90/93KW	250A	400V AC 3φ	360220360mm	260*130mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系绿波杰能客服
2、MLAD-PFC直流驱动器专用补偿器PFC属于定制类产品，在选型时，必须明确如下参数：额定电压（400V/690V等）、额定电流(A)、目标功率因数、目标效率等。为了保证MLAD-PFC直流驱动器专用补偿器PFC的效果，需预留20%左右的裕量。

典型案例

查看更多+

直流驱动器专用补偿器PFC产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于直流驱动器专用补偿器PFC的研发、生产与销售，近20年来，已成功服务知名企业100+家，MLAD-PFC电能治理综合治理装置累计出货达10000+台。

专门定制

根据现场的变频器的参数
专门定制

1

滤波效果更好

可解决≥95%的变频器谐波导致的问题
据绿波杰能近20年的不完全统计

2

滤波效能更高

THD≤5%
可定制

3

知名品牌器件

采用经严苛检验的
知名品牌原材料及器件

4

品质更高

出厂不良率
≤100ppm

5

可以替代国内外变频器

可以替代国内外变频器厂家
所提供（OEM）的正弦波滤波器

6 变频器输入滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。

绿波杰能MLAD-V-SR变频器已和如下品牌的变频器有过较多的成功配套案例

绿波杰能都有100+的成功配套案例

客户如是说

功率因数提升产品哪家强？山东青岛找绿波杰能

功率因数提升产品哪家强？山东青岛找绿波杰能。青岛绿波杰能，不愧是专注于电能质量的，对付我们所用的直流驱动器，一套一套的，让我们头疼的直流驱动器功率因数，在他们眼里，捏吧捏吧不够一碟是的。这架势，直接就把我们给折服了。当时心里就想，希望老大能够慧眼识珠，就跟这样的供应商合作，才更放心！我们老大竟然也是这么想的，接下来的合作就水到渠成了，可真给我们省了不少的精力！

龙先生客户归属地：四川

青岛绿波杰能，谐波治理，无功补偿，样样行！

让我们头疼的直流驱动器无功功率及谐波，到了青岛绿波杰能手里，感觉就变得特别简单，这应该就是专注的力量。我们愿意与这些的企业合作，与这样的企业合作，让我们感觉踏实、放心！青岛绿波杰能，谐波治理，无功补偿，样样行！

黄副总客户归属地：安徽

绿波杰能直流驱动器cosφ提升方案，获得资专人士肯定

通过和青岛绿波杰能的技术交流，让我们对直流驱动器有了更全面、更深刻的了解，我们也找了几个对直流驱动器有研究的厂外人员，与他们一起对青岛绿波杰能提出的几种可行性方案的进行了研判，他们对青岛绿波杰能的方案非常认可，这也是我们愿意让青岛绿波杰能进行尝试的根本原因。虽然心里早就有了预期，当预期变成了现实，心里还是有点儿小激动的！
