有源电力谐波滤波器APF的基本工作原理

发布时间:2020-12-25|作者:青岛绿波杰能

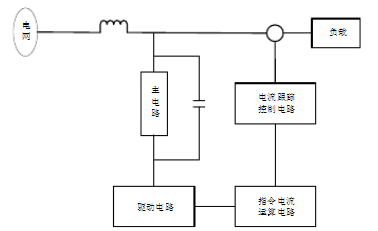

MLAD-APF有源电力谐波滤波器APF是由指令电流运算电路和补偿电流发生电路两部分组成,主电路的拓扑结构采用的是PWM变流器。

MLAD-APF有源电力谐波滤波器APF的基本工作原理是:实时检测补偿对象的电流电压等参数,经过指令电流运算环节,计算得到补偿电流的指令信号,并根据指令信号,驱动控制回路产生PWM信号,该信号作用于变流器的开关信号,使其产生与谐波和无功大小相等、方向相反的补偿电流,使供电系统的电流波形趋近于正弦波,进而达到补偿谐波和无功的目的。

随着电网中的整流装置、变频调速器、工业电源以及各种电力电子装置等非线性负荷的持续增加,造成电力系统的电压和电流发生了越来越严重的畸变,严重影响了供电质量。电力系统中的谐波与无功,成为了当前急需解决的严重公害。

MLAD-APF有源电力谐波滤波器APF就是在这样的背景下应运而生。MLAD-APF有源电力谐波滤波器APF具有高度可控性和快速响应特性,能自动跟踪补偿各次谐波,产生电力系统所需的、持续变化的无功功率,更重要的是,其特性不受系统参数影响,无谐波放大风险,因此,MLAD-APF有源电力谐波滤波器得到了越来越多的客户的认可,市场占有率持续飙升。
