直流电抗器导致变频器母线欠压的5个原因及8个解决方案

       前几天，有个客户找青岛绿波杰能，要定制变频器专用的直流电抗器。本着对客户负责的态度，青岛绿波杰能的工程师帮忙重新核算了一下客户所提供的参数，在核算完毕后，他们向我反馈，按照客户提供的参数，他们认为电压降过大，有可能会导致变频器报“母线欠压”等故障。而客户非常相信他们自己的工程师，坚持要按照他们所提供的参数来生产。没办法，青岛绿波杰能就和客户搞了一个口头的免责协议，然后，就按照他们的要求进行生产了。结果，客户安装之后，果然如青岛绿波杰能所料的那样，导致了变频器出现“母线欠压”报警。没办法，他们又按青岛照绿波杰能的工程师所建议的最大值重新定做了一台变频器专用直流电抗器，且变频器没有再出现“母线”欠压等报警。

       虽然，变频器专用直流电抗器导致变频器出现“母线欠压”报警等问题的几率较小，但青岛绿波杰能还是想和大家交流一下变频器专用直流电抗器导致变频器出现“母线欠压”等问题的根本原因及其解决办法，希望能对大家更好的使用变频器有所帮助吧……

一、变频器专用直流电抗器导致变频器出现“母线欠压”等问题的原因分析

       在工业变频器系统中，直流电抗器常被用于抑制谐波、提升功率因数以及保护设备。然而，部分用户在加装电抗器后，变频器频繁报出“母线欠压”故障，导致产线停机。根据绿波杰能20多年治理变频器谐波的经验，原因大概有如下5个方面：

1、压降超限

       变频器专用直流电抗器的感抗（XL=2πfL）会在电流通过时产生电压降。若变频器专用直流电抗器的额定感抗过大，会导致变频器母线电压被过度拉低，如果超过变频器的电压波动允许值（一般是±10%或者是15%），就会导致变频器出现报警。

2、电流不足

       变频器专用直流电抗器的额定电流小于变频器最大输出电流时，铁芯易饱和，阻抗骤降，引发瞬时大电流冲击，触发变频器的欠压保护功能。

3、接线错误

       将变频器专用直流电抗器误接在“整流桥输出端”与“母线电容”之间（正确位置应为整流桥输入端），导致电抗器与电容形成LC分压电路。我们亲自接触过的一个接线错误的案例，变频器空载情况下，实测母线电压仅480V，但正常情况下，变频器的母线电压应该≥530V。

4、敏感度提升

       加装变频器专用直流电抗器后，变频系统对电网瞬态压降更敏感。例如电网瞬时跌落至85%额定电压时，原系统母线电压：380V×1.35≈513V，而加装变频器专用直流电抗器后：513V - ΔU（电抗器压降），这就可能低于变频器的欠压阈值（如450V）。

5、未重置母线补偿参数

       部分变频器需手动启用“直流电抗器接入”功能。若未激活，控制系统仍按无电抗器模式计算母线电压，误判为欠压。

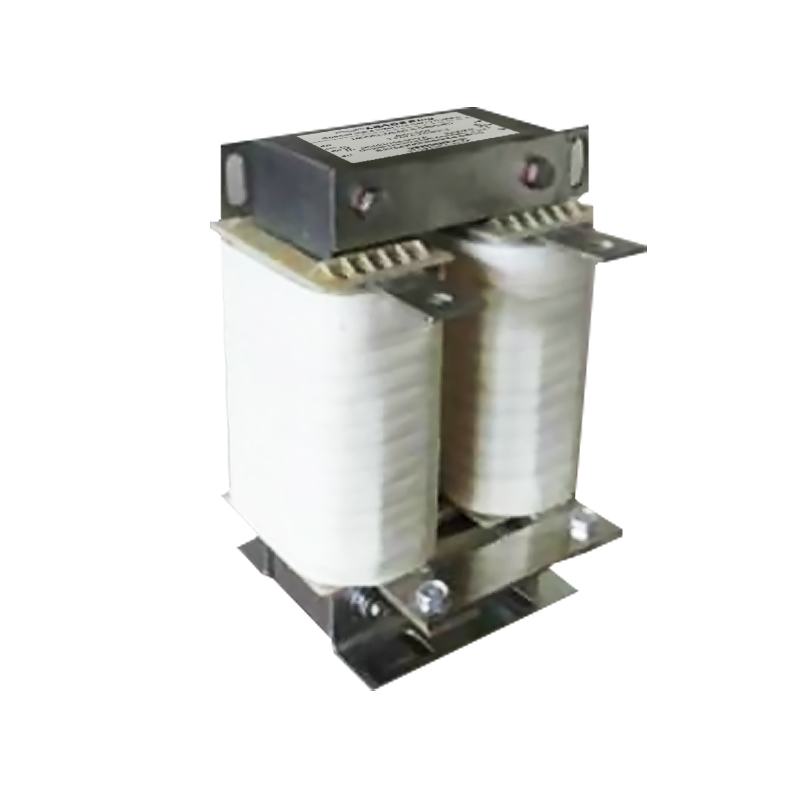

MLAD-VR-DR系列变频器专用直流平波电抗器——青岛绿波杰能

二、彻底解决安装变频器专用直流电抗器导致的变频器“母线欠压”等问题的解决方案

       将安装变频器专用直流电抗器后导致的变频器“母线欠压”等问题的原因分析明白之后，那么，如何彻底解决安装变频器专用直流电抗器后导致的变频器“母线欠压”等问题的解决方案也就呼之欲出了，我们可以从如下8个方面来入手，彻底搞定安装变频器专用直流电抗器后导致的变频器“母线欠压”等问题：

1、确认变频器专用直流电抗器的安装位置

       结合变频器使用手册，确认变频器专用直流电抗器的安装位置是否正确。

2、检查变频器专用直流电抗器的接线端子

       使用红外热像仪检查变频器专用直流电抗器的端子温度，如果温差＞15℃需重新压接。如果变频器专用直流电抗器的接线端子松动，会导致接触电阻增大，等效串联阻抗升高，引发异常压降。

3、优化变频器的参数中的“电抗器接入”功能

       对于有需要手动启动“直流电抗器”功能的变频器，需要在变频器的系统参数中对“直流电抗器接入”功能进行激活，这种功能一般是进口变频器才会有的，绝大部分的国产变频器是没有该项功能的。

4、优化变频器参数中的“欠压触发值”

       将变频器参数中的直流母线欠压触发值从默认450V调至430V（注意：下限不得低于额定电压的80%）。

5、优化变频器参数中的“Bus Undervoltage Delay”值

       如果有的话，可以修改变频器参数中的“Bus Undervoltage Delay”值，建议从0.1s延长至0.5s，躲过电网瞬时波动。

6、确认变频器专用直流电抗器的额定电流

       变频器专用直流电抗器的额定电流需要≥1.2×变频器额定输入电流，如果变频器专用直流电抗器的额定电流没有达到该电流，建议更换合适电流的变频器专用直流电抗器。

7、确认变频器专用直流电抗器的感抗值

       使用LCR表测量变频器专用直流电抗器的感抗，如果测量结果≥0.5mH/kW，则建议更换为小感抗的变频器专用直流电抗器，变频器专用直流电抗器的感抗值建议0.1~0.3mH/kW，具体可参考变频器使用手册，或者是咨询变频器生产厂家。

8、电网质量检测

       使用电能质量分析仪连续记录24小时变频器进线侧的电压波动情况，重点关注电压骤降（<90%额定值）的次数以及电压谐波畸变率（THD＞8%需要加装大感量的变频器专用进线电抗器）。

三、全文总结

       变频器专用直流电抗器的误用可能引发连锁故障，解决变频器专用直流电抗器等导致的变频器报“母线欠压”等故障，需要从选型、接线、参数、电网等4个方面进行系统的排查。对于老旧设备改造，建议在加装直流电抗器前，联系变频器厂家或变频器谐波治理的专注供应商来获取合适的谐波解决方案，必要时还可以进行24小时负载试运行来验证其稳定性。通过科学的选型设计与精细调试，可充分发挥变频器专用直流电抗器等变频器谐波抑制产品的优势，避免“节电改造反酿故障”的尴尬局面。
