滤波器怎么选型?

发布时间:2024-05-24|作者:青岛绿波杰能

       今天,青岛绿波杰能来和大家一起聊聊【滤波器怎么选型】这个问题。这个问题看起来,似乎是非常简单,但随着青岛绿波杰能的叙述,您可能会感觉原来越复杂,有点儿心理准备呀。

       滤波器选型要明确这么3个事项:

1、选择滤波器的目的;

2、根据目的、负荷类型等来选择合适的滤波器;

3、明确滤波器的各项选型参数。

       下面,青岛绿波杰能就来根据上述3个事项逐一进行展开解释:

一、选择滤波器的目的

       根据青岛绿波杰能20多年从事变频器、伺服驱动器、直流调速器、中频炉、电焊机、UPS/EPS等整流/逆变类设备的谐波治理及无功补偿的经验,青岛绿波杰能总结了选装滤波器的目的,无非就是以下几个方面:

1、预防/解决谐波干扰问题;

2、通过相关标准的EMC测试;

3、将谐波钳制到某些标准范围之内,如GB/T 14549-1993、EN/IEC 61000-3-2等等;

4、需方的其它EMI/EMC、功率因素cosΦ、效率等电性能要求。

二、根据目的、负荷类型等来选择合适的滤波器

       滤波器在您眼里,可能就只是一个滤波器这么简单,但是,在青岛绿波杰能眼里,滤波器是一个非常大的滤波产品/装置的集合。青岛绿波杰能先来和大家讲讲滤波器的分类这个话题。

(一)滤波器的分类

       滤波器的分类方法有很多种,但比较常见的,有如下几种:

1、按照采用的元器件来分类

       按照所选用的元器件的不同,滤波器可以分为有源滤波器和无源滤波器两种。

1.1、无源滤波器

       无源滤波器仅有无源器件构成,它是利用电感和电容的电抗随着频率的变化而变化这一原理来制成的。现在应用较多的还是无源滤波器。

1.2、有源滤波器

       有源滤波器则是由无源器件和有源器件构成的,它会实时检测系统中的谐波情况,并随时产生大小相等、方向相反的电流去抵消系统中的谐波电流,以此来达到治理谐波的目的。随着有源滤波器的价格的逐步降低,有源滤波器的市场也在逐步的扩大中。

2、按照滤波器的选频作用来分类

       按照滤波器的选频作用来分类,滤波器可以分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器等四种。

3、按照滤波器的用途和适用范围来分类

       按照滤波器的用途和适用范围来分类,滤波器分为通用滤波器和专用滤波器两种。

3.1、通用滤波器

       像MLAD-APF有源谐波滤波器APF就是属于通用滤波器;

3.2、专用滤波器

       像MLAD-V-SR变频器专用输入滤波器、MLAD-V-SC变频器专用输出滤波器、MLAD-S-SR伺服专用输入滤波器、MLAD-S-SC变频器专用输出滤波器、MLAD-GFC系列LCL谐波滤波器、MLAD-DW系列Du/Dt滤波器、MLAD-SW正弦波滤波器、MLAD-MFC中频炉滤波器等等,都是属于专用滤波器的范畴。

(二)根据目的、负荷类型等来选择合适的滤波器

首先,青岛绿波杰能来和大家一起探讨一下选型的基本原则,那就是:先专用,后通用。下面,就是青岛绿波杰能根据20多年的谐波治理经验为大家总结的专用滤波器的一点儿东东,希望能对大家的滤波器选型之路有所裨益吧。

滤波器名称 滤波范围 滤波效能 可达效果 适配谐波源 成本 参考图片

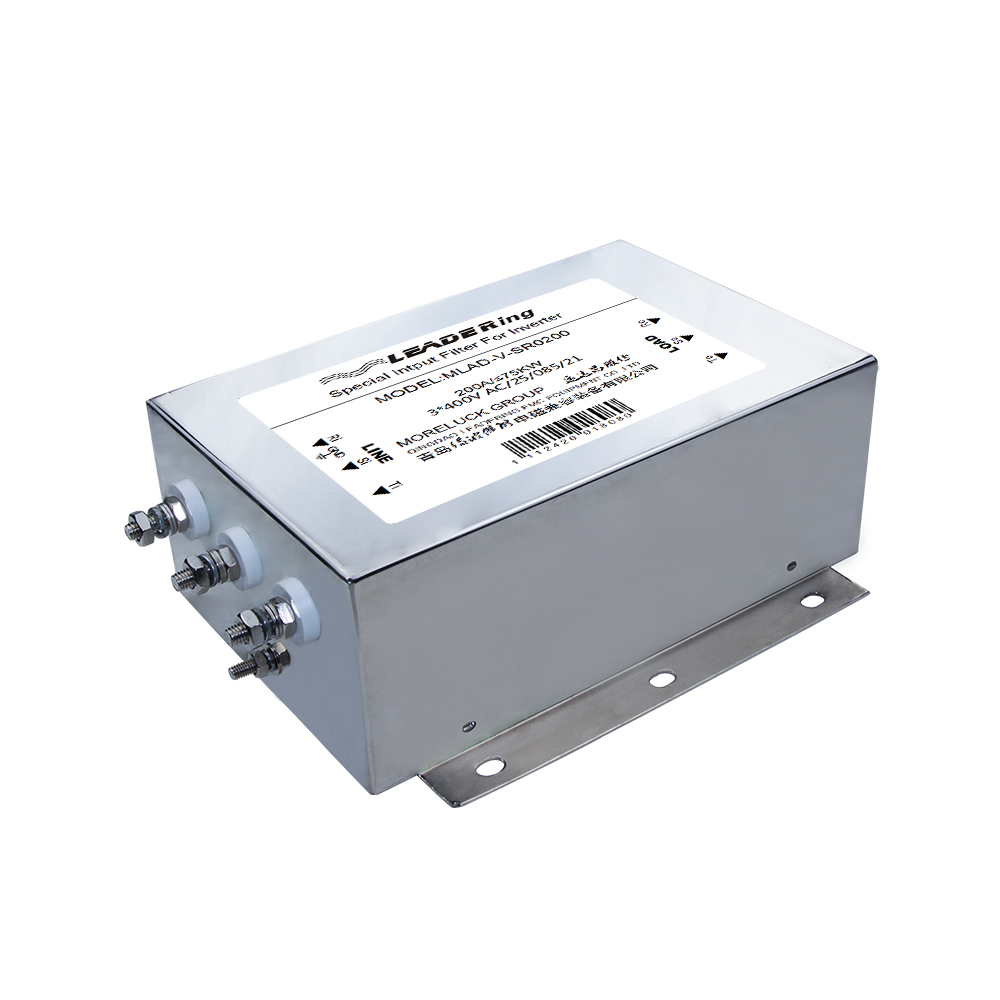

MLAD-V-SR变频器专用输入滤波器 10KHz~30MHz高频谐波 30~50% 1、预防/解决谐波干扰问题
2、通过相关标准的EMC测试
变频器、电焊机、UPS/EPS等整流/逆变类设备

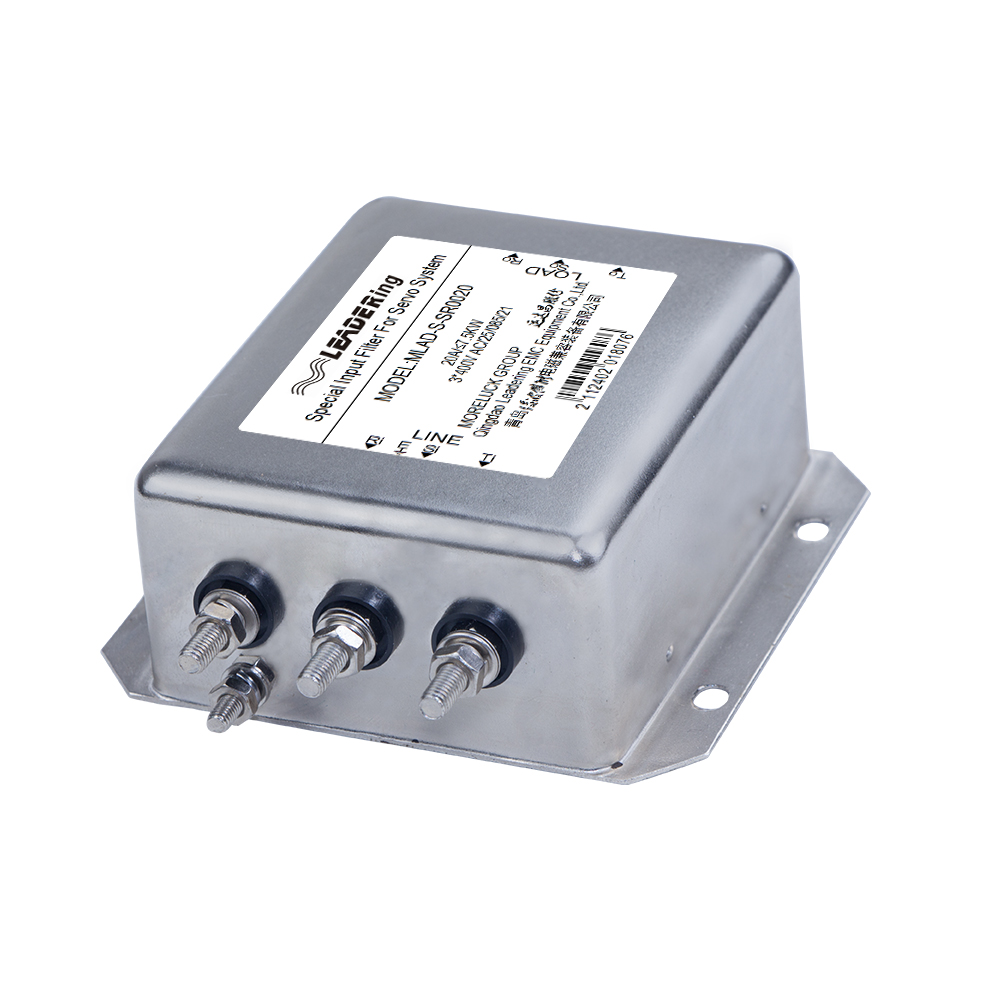

MLAD-S-SR伺服专用输入滤波器 10KHz~30MHz高频谐波 30~50% 1、预防/解决谐波干扰问题
2、通过相关标准的EMC测试
伺服驱动器、变频器、电焊机、UPS/EPS等整流/逆变类设备

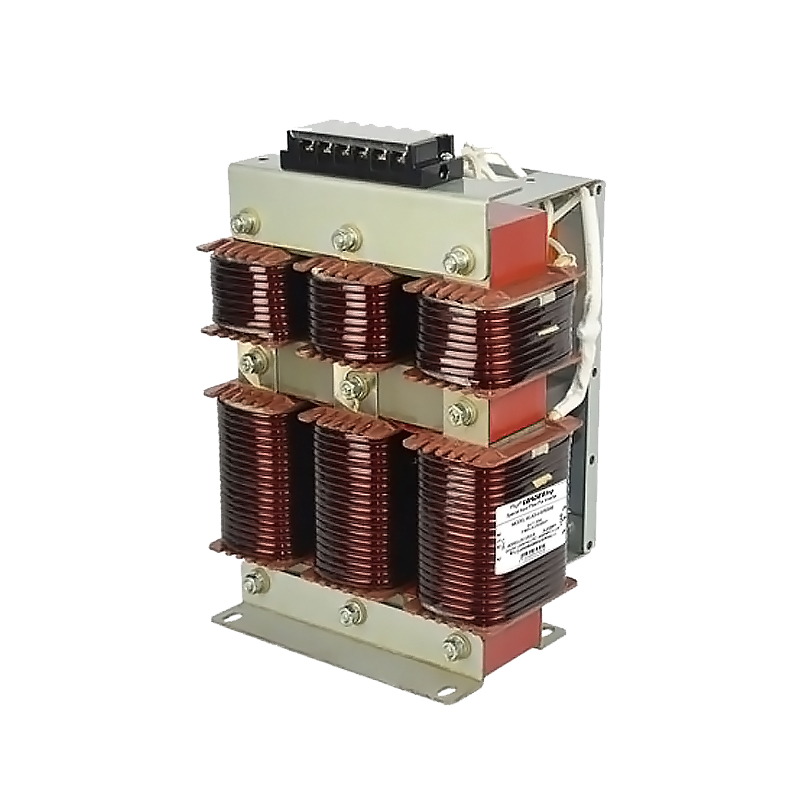

MLAD-GFC系列LCL谐波滤波器 ≤63次(奇数次,不含分数次谐波) THDi≤5%/10% 将谐波钳制到某些标准范围之内,如GB/T 14549-1993、EN/IEC 61000-3-2等等 中频炉、伺服驱动器、变频器、电焊机、UPS/EPS等6脉整流/逆变类设备 较高

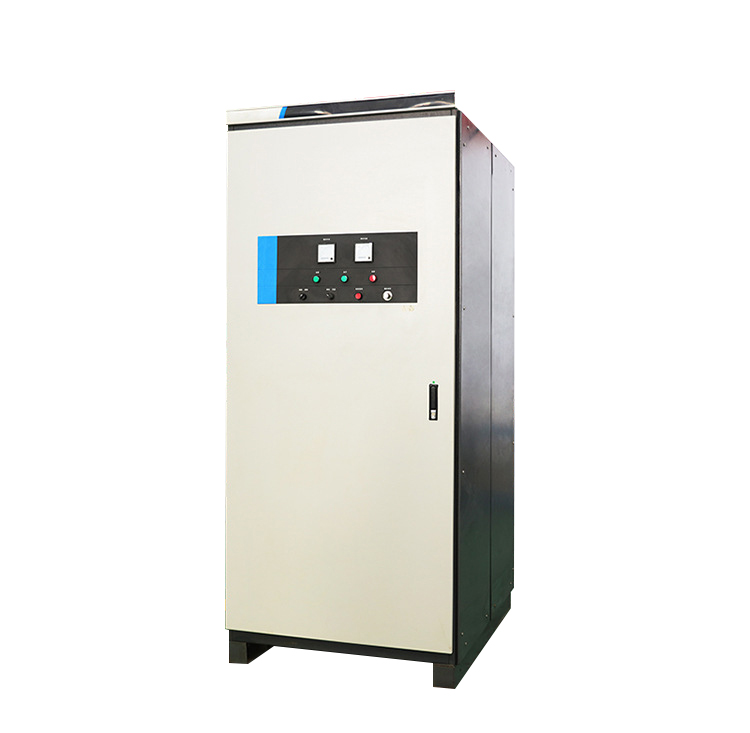

MLAD-MFC中频炉谐波滤波器 3,5,7,11,13等特定次谐波(含分数次) THDi≤5%(可定制) 1、将谐波钳制到某些标准范围之内,如GB/T 14549-1993、EN/IEC 61000-3-2等等
2、需方的其它EMI/EMC、功率因素cosΦ、效率等电性能要求
中频炉、伺服驱动器、变频器、电焊机、UPS/EPS等6脉整流/逆变类设备

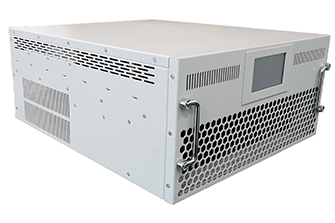

MLAD-APF有源谐波滤波器APF ≤50次(不含分数次谐波) THDi≤5% 1、将谐波钳制到某些标准范围之内,如GB/T 14549-1993、EN/IEC 61000-3-2等等
2、需方的其它EMI/EMC、功率因素cosΦ、效率等电性能要求
中频炉、伺服驱动器、变频器、电焊机、UPS/EPS等6脉整流/逆变类设备

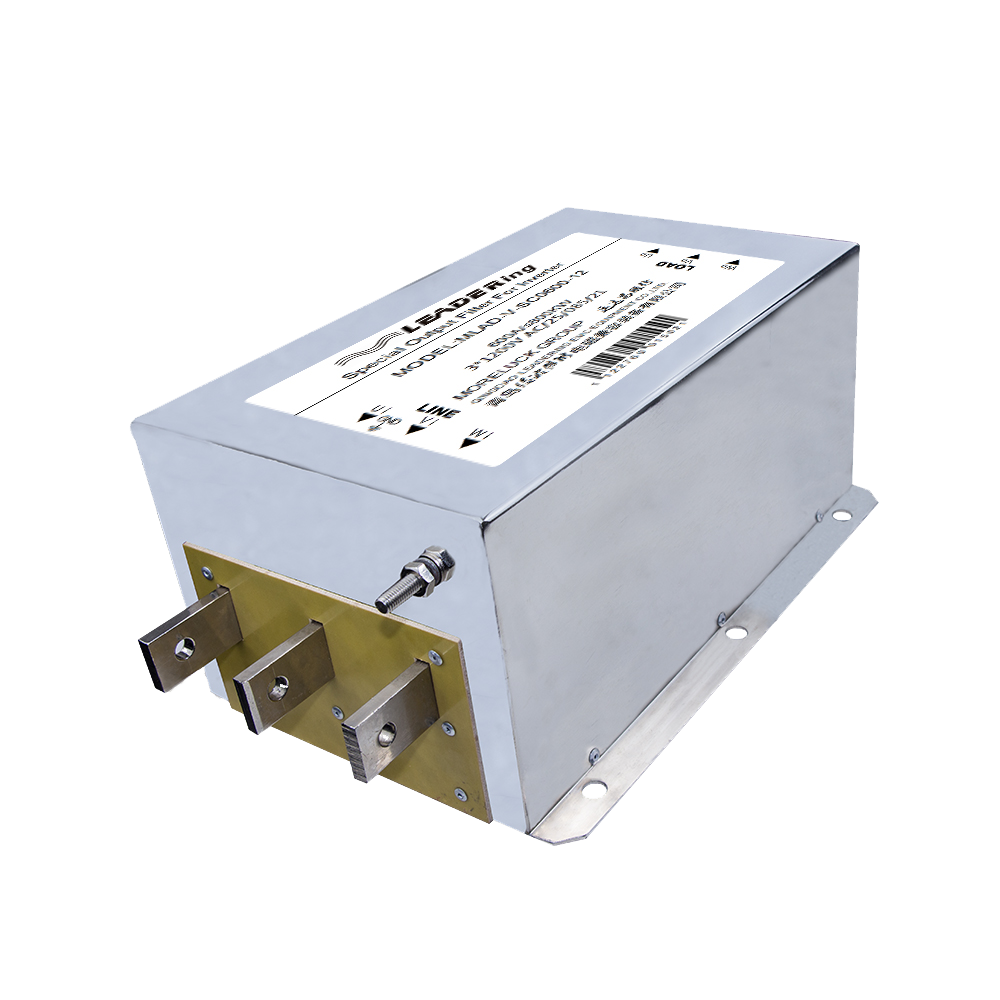

MLAD-V-SC变频器专用输出滤波器 10KHz~30MHz高频谐波 30~50% 预防/解决谐波干扰问题 变频器、电焊机、UPS/EPS等整流/逆变类设备
MLAD-S-SC伺服专用输出滤波器 10KHz~30MHz高频谐波 30~50% 预防/解决谐波干扰问题 伺服驱动器、变频器、电焊机、UPS/EPS等整流/逆变类设备

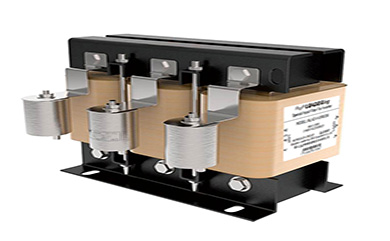

MLAD-DW系列Du/Dt滤波器 ≤2KHz谐波(不含分数次谐波) 30~50% 1、预防/解决谐波干扰问题
2、延长有效传输距离至≤500m
伺服驱动器、变频器等整流/逆变类设备 较高

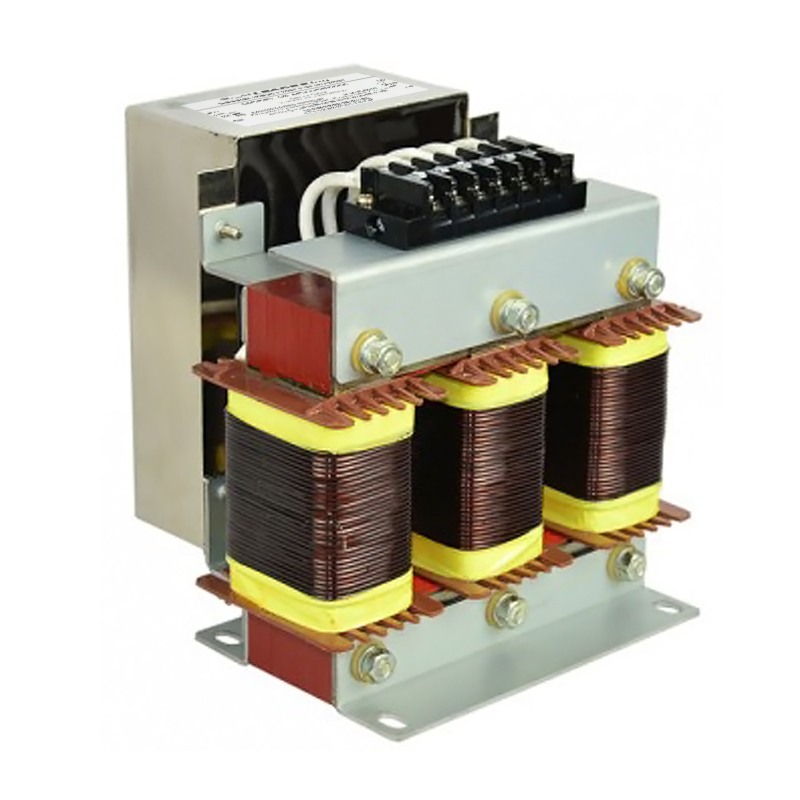

MLAD-SW正弦波滤波器 ≤2KHz谐波(不含分数次谐波) THDi≤5%(可定制) 1、预防/解决谐波干扰问题
2、将谐波钳制到某些标准范围之内,如GB/T 14549-1993、EN/IEC 61000-3-2等等
3、延长有效传输距离至≤2000m
伺服驱动器、变频器等整流/逆变类设备 较高

备注:该表中的成本高低的参照物为进口知名品牌变频器/伺服驱动器/电焊机/UPS/EPS/中频炉等的成本。

三、明确滤波器的各项选型参数

       滤波器的各项选型参数包括但不限于电源类型(单相/三相三线/三相四线等)、额定电压、额定电流(功率)、基波频率(一般为50Hz或60Hz)、载波(开关)频率、整流脉冲数、连接导线类型(是否是屏蔽线)、连接导线长度等等。

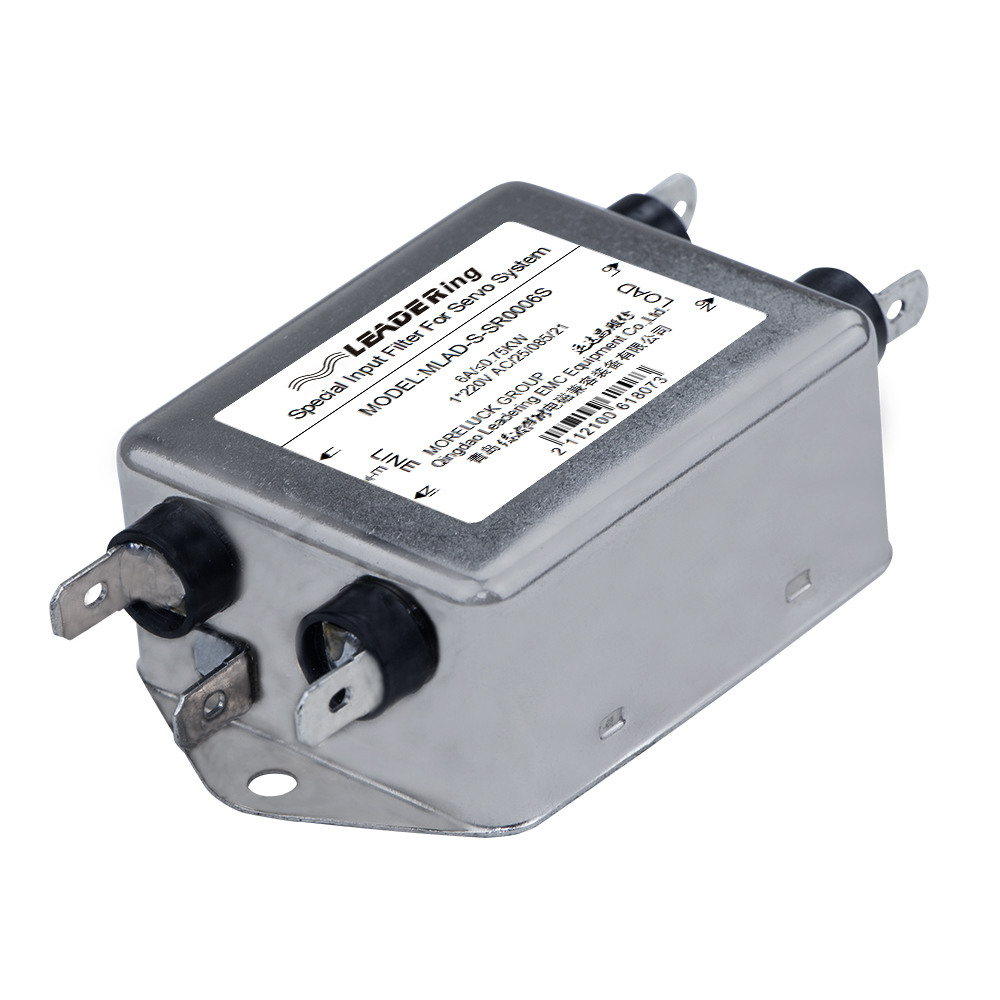

       举个简单的例子,比方说一个单相220V供电的,额定电流为4A的伺服驱动器,要选一款伺服专用输入滤波器,就可以直接选用MLAD-S-SR0006S这款单相220V,额定电流为6A的伺服专用输入滤波器。另外,还需要特别说明一点:那就是滤波器的额定电流一定要是整流/逆变类设备的额定电流的1.2~1.5倍,否则,容易导致滤波器因过电流饱和而失效。

如果您在滤波器选型方面有任何问题,都可以联系青岛绿波杰能的首席客服:1531-876-1351(微信同号)
